Gleason 100S na prodaju (2)

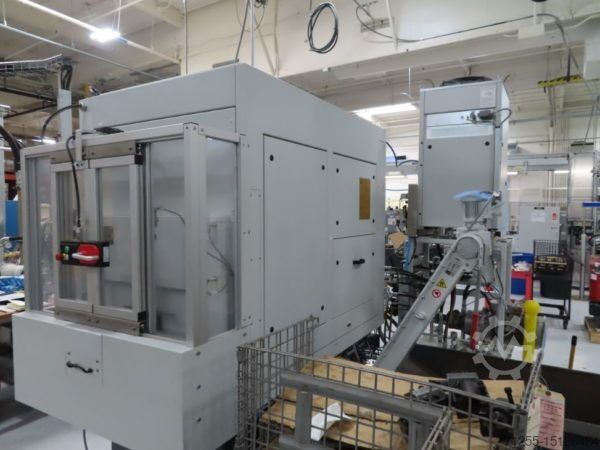

Stanje: skoro kao nov (polovno), Godina proizvodnje: 2017, Prečnik točka - maks. 100 mm Širina točka 26 mm Modul - maks. 31 Modul - min. 0,1 Upravljanje Siemens 840 D SL Radni sati 9598 h Ukupna potrebna snaga 45 kW Težina mašine cca. 7,8 t Dimenzije cca. 4,40x3,95x3,01 m Gleason 100S mašina za obradu zupčanika (Wälzstoßmaschine) za proizvodnju cilindričnih zupčanika sa unutrašnjim i spoljašnjim ozubljenjem, kao i drugih profila i oblika koji se mogu valjati na cilindričnoj površini obratka, kao i za izradu profila pojedinačnim postupkom. Tehnički podaci: Nazivni prečnik obratka 100 mm Najveći obrtni prečnik 150 mm Nazivni modul mašine cca. 3 mm (Referentna vrednost zavisi od konkretnog zadatka obrade.) Opseg broja hodova osovine za obradu 0 - 3.000 1/min Opseg podešavanja pozicije hoda (ručno) 20 mm Maksimalna širina ozubljenja 26 mm Minimalna visina uspona hidrostatičkog kosa vođenja 400 mm Dodpev Ehbbjfx Af Uewc Najmanje/najveće rastojanje između ose alata - 20/+180 mm i ose obratka Opseg nagiba stuba (ručno) -1/+11° Prihvat alata (ručno stezanje) HSK-D63 (Šuplji konusni prihvat prema DIN 69063) Težina mašine cca. 7.000 kg sa robotskom ćelijom

Stanje: veoma dobro (polovno), Godina proizvodnje: 2019, broj mašine/vozila: 32006, ulazni napon: 480 V, Sprinter za zupčanike sa kratkim širinama lica do 100 mm Mašina za oblikovanje 100S Gear je idealno pogodna za male širine lica, za oblikovanje mamuza i heljda, unutrašnjih i spoljašnjih, kao i za krunisane i trakaste zupčaničke zupčanikove. Sa samo 6 m2 100S je jedna od najsaktnijih mašina svoje klase. Opremljen: Siemens Sinumerik 840D SL Kontrola Hidraulični sistem Sistem opterećenja od 180 stepeni HSK-63 Vreteno Automatsko podešavanje poteza Čip conveyor Korpa čipova Flexlink automatizacija Festo Pneumatika Uslovi rittal panela Čiler 480/3/60, 35 KvA Motor & Controls Specifikacije: Radni deo sa spoljnom opremom: -Najveći modul (Steel W/Approximate 600 N/mm2): 3 mm -Maksimalna širina: 26 mm -Maksimalni prečnik: 100 mm Radni deo sa internom opremom: -Najveći modul (Čelik sa približno 600 N/mm2): 3 mm -Maksimalna širina: 26 mm -Maksimalni prečnik ljuljaške: 150 mm -Maksimalni unutrašnji prečnik: 100 mm Alatka: -Locating Cone In The Cutter Spindle: HSK-D63 -Prečnik Oblikovanja vretena: 85 mm -Maksimalna dužina moždanog udara: 30 mm Razdaljine putovanja mašinom: -Radijalno (X-Osa): 180 mm -Naginjanje kolona (B-Osa): -1 - +11 stepeni Radna tabela mašine: -Spoljni prečnik: 220 mm -Prečnik stezanja: 160 mm -Dosadno: 63 mm Brzine: -Stopa ubacivanja X-Ose: 12,000 mm/min -Radni sto (C-Osa): 0-400 min-1 -Rezač (C2-Osa): 0-300 min-1 -Potez vretena (A-Osa): 500-3.000 min-1 Električna oprema: -Operativni napon: 480V -Napon snabdevanja: 115V -Kontrolni napon: 24V -Frekvencija: 60 Hz -Povezano Učitavanje mašine: 35 kVA -Oblast preseka kablova: 35 mm2 -Zaštita: 80 A Ukupne dimenzije mašine (L x W x H): 3.380 x 3.950 x 3.015 mm Dedpertrvysfx Af Uowc Težina mašine: 7.800 kg
