Brusilica

TSCHUDIN HTG 310

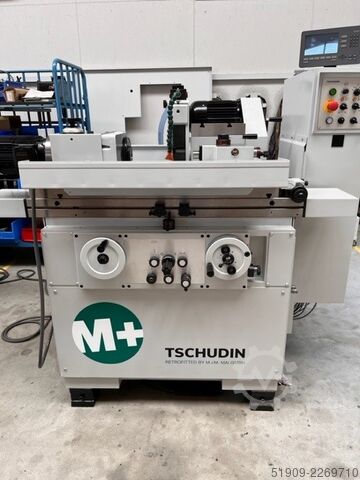

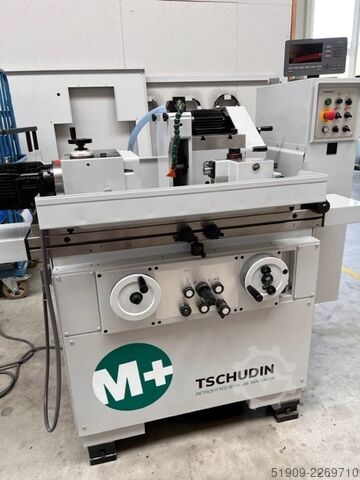

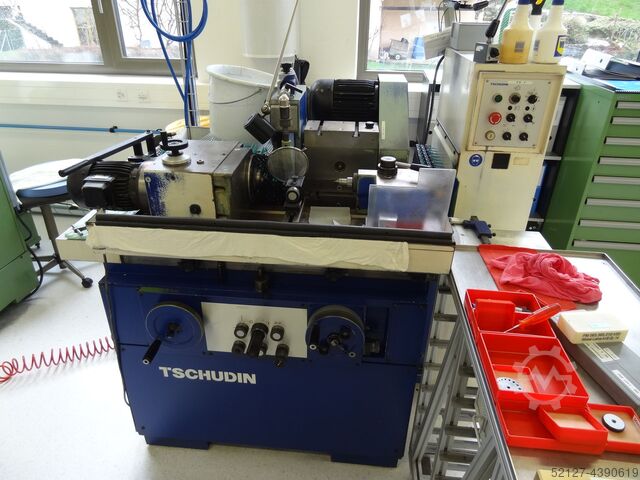

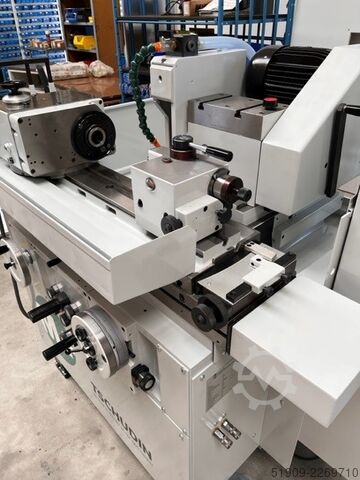

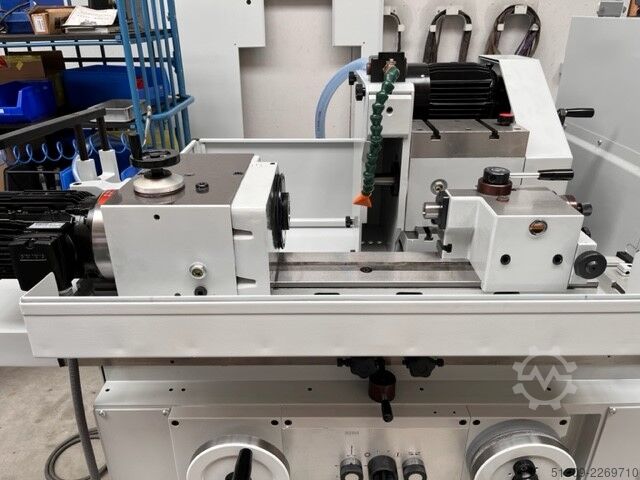

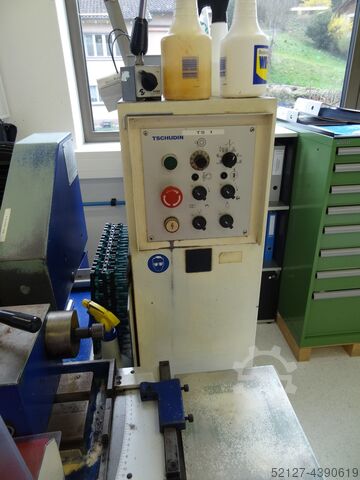

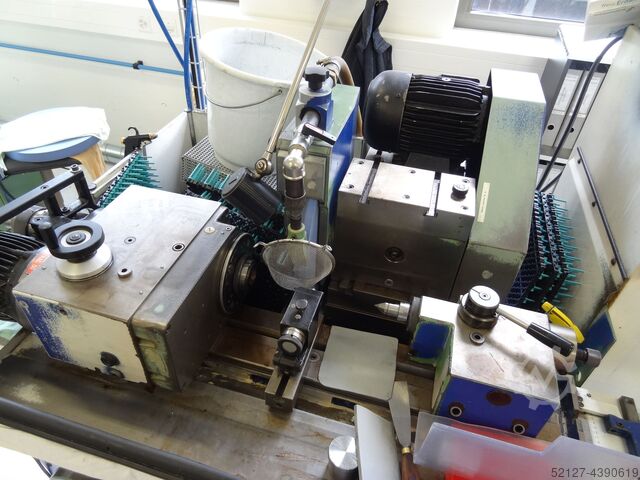

Stanje: polovno, Tschudin HTG310 Univerzalna cilindrična brusilica Visina centra: 100 mm Razmak između centara: 340 mm (13,4 inča) Maksimalni prečnik brušenja: 200 mm Maksimalna dužina brušenja: 340 mm Hidraulični pomak stola Nagib stola: ±11° Nagib glave za brušenje: ±5° Nagib stezača: 360° Beskonačno varijabilna brzina vretena stezača: 50–500 obrtaja u minuti Automatski ciklusi brušenja sa dubinskim i poprečnim pomakom Automatski dovod sa podesivim tajmerom za eliminaciju varnica Brzi pomak glave za brušenje napred i nazad Hidrodinamički ležajevi glave za brušenje za izuzetnu preciznost Dimenzije brusnog točka: 350 x 50 x 127 mm (14" x 2" x 5") Hsdpfszrt Ipex Acgjfk Opremljeno sa: Hidraulični pogon stola Univerzalni stezač Zadnja potporna grenda Sistem za hlađenje Zaštitni poklopac brusnog točka Osvetljenje mašine

Stanje: polovno, Godina proizvodnje: 1982, Prečnik brušenja 630 mm Dužina brušenja 600 mm Visina centra 320 mm Mašina je remontovana prema Kellenbergerovom protokolu merenja i prefarbana. Ranjivi Guttingerov kontrolni sistem zamenjen je modernim kontrolnim sistemom BEMA Ks zamenjen. To znači da će mašina dobiti i potpuno novu u toku ovog Hfjdpfovq R Uzsx Acgek Elektrika. Mašina sa ojačanim radnog predmeta glave za Leteće brušenje teških radnih komada. Alatna mašina trenutno nije u skladu sa osnovni zahtevi bezbednosti i zaštite kao što je navedeno u BetrSichV 2015 Zvala. Povećanje potrebnog minimalnog cilja zaštite treba da se postigne pomoću procena rizika u skladu sa BetrSichV.

Stanje: dobro (polovno), Средишња висина: 100 мм Удаљеност између средишта: 380 мм Дужина брусне плоче: 380 мм Заштитни део обраде: МК5 Реп за реп: МК3 Величина брусног точка: мак. 350 к 50 к 127 Потребни простор у машини: око 2'020 к 1'200 к 1'450 мм Опрема:-са трачним филтром Hfjdpfx Aofg U A Njcgok

Stanje: generalno remontovan (polovan), Godina proizvodnje: 2026, visina centra: 100 mm, širina centra: 680 mm, ukupna dužina: 620 mm, prečnik brušenja: 199 mm, Stanje mašine: Mašina je trenutno u polovnom, neremontovanom stanju. Svi delovi mašine habanja su zamenjeni, uključujući i vreteno hrane u Ks-osi, a svi sklopovi su vraćeni u kao-novo stanje. Nakon remonta, mašina se lako može uporediti sa novom mašinom. Geometrija: Mašina je potpuno demontirana, osim vodiča. Pre nego što se geometrija pojedinačnih tabela i sklopova može vratiti, dve vodilice Z i Ks osa se stružu rukom i vraćaju u mint stanje. Nakon završetka radova, mašina dobija izveštaj o merenju u skladu sa originalnim specifikacijama proizvođača. Elektroniku: Elektronika i kućište kontrolnog kabineta će biti u potpunosti zamijenjeni. Svi električni delovi su zamenjeni, uključujući i motore. Hidraulika: Ceo sistem podmazivanja, uključujući i jedinicu za podmazivanje, je zamenjen. Hidraulički agregat će biti remontovan, a hidraulični vodovi će biti zamenjeni novim vodovima. Lakiranje: Hedsv Hqlrjpfx Acgjfk Kada se obnovi geometrija mašine, ona je pripremljena za farbanje. Sva kućišta, stolovi i mašinski krevet su oslobođeni stare boje, očišćeni i prefarbani. Tehnički podaci mašine: Visina vrha: 100 mm Širina centra: 680 mm Dužina brušenja: 620 mm Tocilo: 350 k 50 k 127 Težina i prostor zahtev mašine: 2600kg // 2320x1400x1450 mm Mašinska oprema (standardna): • 1 brušenje glave Ø35 • 1 kom. radni predmet glava MK5 • 1 kom. zaštitni poklopac za diskove Ø 400 mm • 1 MK 3 Standardni konjić • 1 kom prirubnica Ø 127 mm • 1 hidraulični agregat • 1 set operativnih alata i uputstvo za upotrebu

Stanje: polovno, TEHNIČKI PODACI - Visina u špicu: 125 mm - Maks. dužina brušenja: 430 mm - Maksimalni prečnik radnog komada: 249 mm - Maksimalna težina radnog komada: 100 kg - Dimenzije brusne ploče: Ø400 x 63 x 127 mm - Brzina vretena ležišta radnog komada: 8 - 800 obrtaja/min - Maksimalni hod X, Z: 320, 650 mm - Potreban prostor: 2500 x 2000 mm - Težina: 4700 kg OPREMA - CNC upravljač FANUC 18iTA - Kontrašpic sa finim podešavanjem Hfodpfsy Tb Aasx Acgok - Brusna glava tip URS - Orijentacija brusne glave na svakih 0,1 stepen - Uređaj za unutrašnje brušenje sa vretenom Ø120 mm FISCHER tip MFZ-1090 90000 obrtaja/min, i tip MFV-1230 12000-30000 obrtaja/min - Različiti nosači i prirubnice za brusne ploče - Izbijač brusne ploče - 2 uređaja za fino okretanje za spoljne i unutrašnje brusne ploče - Bočna merenja sonda MARPOSS Kel-pos - Uređaj Kel-pos - Sistem za merenje Kel-pos - Trokraki stezni čeljusti

Stanje: polovno, Godina proizvodnje: 2008, radni sati: 23.600 h, Funkcionalnost: potpuno funkcionalan, broj mašine/vozila: 632025, TSCHUDIN T35 – CNC visoko-precizna cilindrična brusilica sa Siemens Sinumerik 840D Godina proizvodnje: 2008 · Broj mašine: 632025 · oko 23.600 radnih sati vretena · Uključuje SECKLER proizvodnu ćeliju, STREULI filterski sistem, DITTEL uređaj za merenje neuravnoteženosti TEHNIČKI PODACI • Proizvođač: HTT KELLENBERGER (danas Hardinge / L. Kellenberger & Co. AG) • Model: Tschudin T35 / Siemens • Broj mašine: 632025 (originalna fabrička pločica) • Šematski plan: E-632025 • Godina proizvodnje: 2008 • Upravljanje: Siemens Sinumerik 840D sa softverom za brušenje • Radni hod: Z osa 600 mm / X osa 350 mm • Priključni napon: 3 × 400 V AC, 50 Hz • Napon upravljanja: 24 V DC • Ukupna snaga: 16 kVA • Težina: oko 6.400 kg • Radni sati vretena (mašina UKLJUČENA): oko 23.600 h • Razmak između šiljaka (klasa mašine): do 400 mm • Visina šiljka: 175 mm • Maks. masa obratka: 150 kg Hfsdpfx Acjy Eqiqogek • Prečnik brusnog točka: 400 – 600 mm • Vođenja: Hidrostatička • Maks. radna brzina: do 120 m/s (varijanta sa kugličnim ležajevima) INTEGRISANA AUTOMATIZACIJA & DODATNI SISTEMI • SECKLER robotski magacin – autonomna proizvodna ćelija (robotsko ubacivanje, magacin za obratke, transportne trake za dobre/ SPC/ otpadne delove) • DITTEL M5000 uređaj za merenje neuravnoteženosti • STREULI sistem za filtriranje MZ 150 (god. 2005, fina filtracija) STANJE & ISTAKNUTE KARAKTERISTIKE Polovna mašina, potpuno funkcionalna • Siemens Sinumerik 840D sa softverom za brušenje • Hidrostatička vođenja – preciziona klasa • Autonomna SECKLER proizvodna ćelija • Integrisan DITTEL M5000 uređaj za merenje neuravnoteženosti • STREULI MZ 150 sistem za filtriranje rashladne tečnosti • Redovno servisirana od strane Johnson Controls (poslednji servis 2024, sledeći 04/2025) • Demontirana iz serijske proizvodnje proizvođača preciznih delova O MAŠINI Tschudin T35 je modularna proizvodna spoljašnja cilindrična brusilica za srednje i velike serije. Prvobitno razvijena od strane švajcarske firme HTT Hauser Tripet Tschudin AG, danas deo Kellenberger/Hardinge grupe. Ova ponuđena mašina je radila u kompletu sa SECKLER proizvodnom ćelijom – moguć potpuno automatski 24/7 rad. Upravljanje Siemens Sinumerik 840D poseduje softver za brušenje razvijen od strane stručnjaka za brušenje i omogućava optimalno programiranje procesa brušenja i profilisanja. Hidrostatička vođenja obezbeđuju maksimalnu preciznost u serijskoj proizvodnji; varijanta sa kugličnim ležajevima omogućava brzine sečenja do 120 m/s. ISPORUKA OBUHVATA • Tschudin T35 osnovna mašina sa Siemens Sinumerik 840D • Kompletna SECKLER automatska ćelija (uključujući elektro ormar) • DITTEL M5000 uređaj za merenje neuravnoteženosti • STREULI MZ 150 sistem za filtriranje rashladne tečnosti (god. 2005) • Postojeće prihvate za brusne točkove LOKACIJA & TRANSPORT Lokacija: Centralno skladište aukcijske kuće Köck, 6178 Unterperfuss, Austrija. Pregled pre kupovine je obavezno preporučen. Sve informacije su bez garancije. Predmet aukcije je isključivo opisani artikal. Polovna mašina – prodaja isključuje bilo kakvu garanciju. Zadržavamo pravo na greške i štamparske greške.
