CNC-simultano vrtenje centar

Spinner TTS65-Triplex

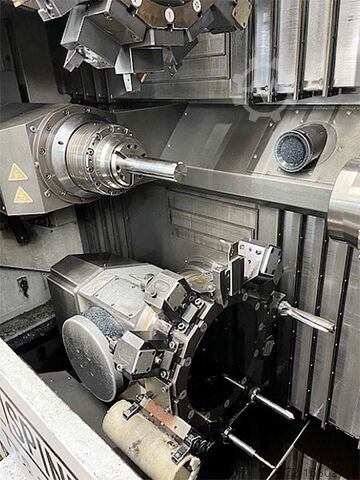

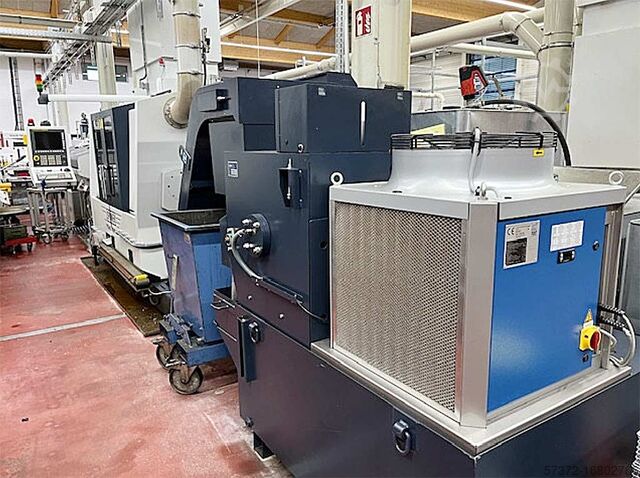

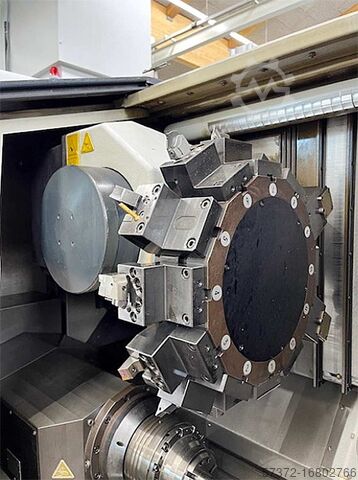

Stanje: polovno, Godina proizvodnje: 2015, Prečnik obrade 250 mm Dužina obrade 600 mm Upravljanje FANUC Series 31i-Model A Hod po osi X 180 mm Hod po osi Y +/- 45 mm - - - - - Glavna vreteno - - - - - - - - - Broj obrtaja 0 - 5.000 o/min Prolaz vretena za šipku 65 mm --- Protivvreteno --- - - - - - Broj obrtaja 0 - 7.000 o/min Prolaz vretena za šipku 42 mm --- Gornja revolverska glava 1 --- - - - - Broj mesta u izmenjivaču alata 12 Prihvat alata BMT 45 Broj osa X1 / Y1 / Z1 Broj obrtaja pogonskog alata 8.000 o/min --- Gornja revolverska glava 2 --- - - - Broj mesta u izmenjivaču alata 12 Prihvat alata BMT 45 Broj obrtaja pogonskog alata 8.000 o/min Broj osa X3 / Y3 / Z3 --- Donja revolverska glava 3 --- - - - Broj mesta u izmenjivaču alata 12 Prihvat alata BMT 45 Broj osa X2 / Z2 Broj obrtaja pogonskog alata 8.000 o/min CNC strugarsko-glodalni centar | SPINNER - TTS 65 Triplex opremljen glavnim i protivvretenom, oba sa C-osom, sa 3 Triplex revolverske glave namenjene za pogonjene alate, kao i ubacivačem šipki [Top Automazioni X-Files-S Serija 3000 Verzija SX]. Bcodjx I Shpopfx Aaast Mašina ima samo 3.500 radnih sati obrade. Mašina je u dobrom stanju i može se pogledati pod naponom. Više tehničkih detalja možete pronaći u ponudi. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - #Tagovi: TTS65Triplex | TTS 65Triplex | TTS-65-Triplex | TTS-65 Triplex

Stanje: polovno, Godina proizvodnje: 2008, x-putovanja 800 mm I-putovanje 800 mm, Z-putovanje 800 mm Kontrolni sistem Sinumerik 840D Brzine vretena - beskonačno promenljive 20 - 18.000 o / min Pogonska snaga 40% ED 28.00 kV Pogonska snaga 100% ED 19.00 kV obrtni moment na vretenu 121 / 82 Nm vreteno držač HSK-A63 B-osa -10 - +180 ° C-osa 360 k 0.001 ° Feed Ks / I / Z osa 20 - 10.000 mm / min Bcsdowiii Hepfx Aaaet Brzo kretanje X/Y/Z 60.00 m/min Feed B-osa 1 - 10.800 ° / min B-osa brz prelaz 30.00 rpm Veličina palete 800 k 630 mm Prečnik radnog komada - maks. 800 mm Visina radnog predmeta - maks. 1.330 mm Opterećenje tabele 1, 20 t Alat magazin: Lanac magazin 180 komada Prečnik alata 80 mm Prečnik alata za 2 slobodna prostora 160 mm Dužina alata - maks. 450 mm Težina alata maks. 15.00 kg Ukupna potrebna snaga 57.00 kV Težina mašine cca. 22.00 t Zahtevi za prostor cca. 8.50 k 5.50 k H3.80 m 5-osa obradni centar sa kontrolom SIEMENS Sinumerik 840D Poverline, paleta skladištenje RS4, čip transporter, rashladne tečnosti sistem sa kontrolom temperature, Rashladna tečnost kroz vreteno 40-80bar beskonačno promenljiva preko M-funkcije, duva vazduh preko vreteno centar, alat konus uređaj za čišćenje, usisavanje, mehanička kontrola loma alata, merenje radnog komada Renishav (bez olovke), elektronski ručni točak. Mašina bez paleta !!

Stanje: kao novo (izložbena mašina), Godina proizvodnje: 2023, Funkcionalnost: potpuno funkcionalan, TAKISAWA TM-3000Y2 FANUC 0iTF PLUS. Stanje: potpuno kao nova, proizvodnja 2023. CNC multitasking strug sa gornjom i donjom Y-osom. Standardne veličine stezne glave: 8” + 6”. OPREMLJENA SA: - Y-osa hod +45 / -45 mm (donja revolverska glava, Y2 osa) - Y-osa hod +45 / -45 mm (gornja revolverska glava, Y1 osa) - Transporter strugotine, izbacivanje sa desne strane, zglobni tip (Moretech Japan) - Sistem za izduvavanje vazduha – desno vreteno - Pozicioniranje radne faze (C-osna funkcija sa preskakanjem obrtnog momenta) - Cevi za dostavu rashladnog sredstva iznad vretena – za levo i desno vreteno - Pumpa za rashladno sredstvo: 400 W (3 jedinice) - Skimer za ulje (separator ulje/voda) sa kutijom - Prekidač pritiska hidraulike - LED osvetljenje - Automatski sistem podmazivanja sa rezervoarom - Priručnici za mašinu i operatera - Ploca za nivelaciju montirana na revolversku glavu - Sistem automatskog isključivanja napajanja - Transformator 415V/3Ph/50Hz - Standardni paket alata - Poklopci revolverske glave (6 kom) x2 - Servo donja revolverska glava Y2 osa – 12 stanica sa motornim alatima - Servo gornja revolverska glava Y1 osa – 12 stanica sa motornim alatima - 6" trovilasta hidraulična glava KITAGAWA B-206 za desno vreteno - 8" trovilasta hidraulična glava KITAGAWA BR-08 za levo vreteno - Direktni unos dimenzija crteža - Funkcija helikoidne interpolacije - RAKU-RAKU sistem za praćenje alata - Pumpa za rashladno sredstvo visokog pritiska 9 bara (Nihon), 2 kom - Signalna lampa (3 boje) - Interfejs za automatizovani ubacivač šipki – magazin sa više šipki - Uređaj za izbacivanje ostataka šipki - Unloader sa transporterom za izbacivanje delova - Brza ručna alatna sonda za oba revolverska nosača - Aksijalni motorni alat, izlaz ER25, 6000 rpm, odnos 1:1, spoljašnje hlađenje – 4 kom - Radijalni motorni alat, izlaz ER25, 6000 rpm, odnos 1:1, spoljašnje hlađenje – 1 kom Bcedpfxsxrpnre Aaast OSOBINE MAŠINE - Dvostruko vreteno, dvostruke revolverske glave sa Y-osom (CNC centar za obradu) - 2x12-stanične precizne servo revolverske glave - Levo vreteno – 4.500 o/min - Desno vreteno – 6.000 o/min - Gornja i donja revolverska glava – 6.000 o/min za motorne alate - Gornja (Y1) i donja (Y2) osa: ±45 mm hod - Standardne veličine steznih glava 8” + 6” KAPACITET MAŠINE - Standardni prečnik obrade: 215 mm - Maksimalni prečnik obrade: 215 mm - Maksimalna dužina obrade: 620 mm - Kapacitet uvlačenja šipke (levo vreteno): Ø 65 mm - Kapacitet uvlačenja šipke (desno vreteno): Ø 42 mm HODOVI OSA Gornja revolverska glava: - X1: 190/90 mm - Y1: 90 (±45) mm - Z1: 660 mm Donja revolverska glava: - X2: 190/90 mm - Y2: 90 (±45) mm - Z2: 660 mm - A (desno vreteno): 660 mm LEVO VRETENO - Stezna glava: Ø8” (203 mm) - Brzina: 4.500 o/min - Minimalni ugao indeksacije (C osa): 0,001° - Stezna prirubnica: A2-6 - Provrt vretena: Ø77 mm DESNO VRETENO - Stezna glava: Ø6” (152 mm) - Brzina: 6.000 o/min - Minimalni ugao indeksacije (C osa): 0,001° - Stezna prirubnica: A2-5 - Provrt vretena: Ø53 mm REVOLVERSKE GLAVE - Broj alata (gornja i donja): 12 - Držač alata za struganje: 25 mm - Držač provrta: 32 mm - Držač za glodalicu: 16 mm - Brzina motornog alata: 6.000 o/min - Broj motorizovanih alata: 12 (gore i dole) BRZINE POSMIKA Gornja revolverska glava: - X1/Y1/Z1: 20/12/40 m/min Donja revolverska glava: - X2/Y2/Z2: 20/12/40 m/min - A (desno vreteno): 40 m/min MOTORI - Vreteno levo: 15,0/11,0 kW - Vreteno desno: 11,0/7,5 kW - Motor motorizovanog alata: 5,5/3,7 kW - Pogonski motori osa: - X1/Y1/Z1: 2,5/2

Stanje: veoma dobro (polovno), Godina proizvodnje: 2009, Funkcionalnost: potpuno funkcionalan, Mašina je u izuzetnom stanju i može se pregledati u našem skladištu. Bcedpfox N Iy Djx Aaast

Stanje: veoma dobro (polovno), Godina proizvodnje: 2018, Nakamura-Tome NTRX-300 višenamenska mašina visoke krutosti sa NT Smart X upravljačem, Halter utovarivačem delova i Fanuc robotom NT Smart X (Fanuc 31i-Guide i). Maksimalni prečnik struganja Ø640 mm. Maksimalna dužina struganja 1.100 mm. Rastojanje između vretena min/maks 250-1.350 mm. Glavno vreteno – Buck BBC 210 trokraka hidraulična stezna glava. Maksimalna brzina obrtanja vretena 3.500 o/min (motor 22/18,5 kW). Prirubnica vretena A2-8. Kapacitet šipke Ø80 mm. Suvreteno – Kitagawa B-210 trokraka hidraulična stezna glava. Maksimalna brzina obrtanja suvretena 3.500 o/min (motor 22/18,5 kW). Prirubnica vretena A2-8. Kapacitet šipke Ø80 mm. Hod osi: 'X'=700 mm, 'Z'=1.125 mm, 'Y'= ±125 mm, 'B2'=1.100 mm. Pogonjena alatka (glodanje): maksimalna brzina vretena 12.000 o/min (motor 22/15 kW). Opseg zakretanja 225° (-120°/+105°). Konus alatke Capto C6. Revolver sa 80 pozicija alatki. Maksimalni prečnik alata Ø90/Ø120 mm (neporedni alat). Maksimalna dužina alata 300 mm. Maksimalna masa alata 12 kg. Serijski broj RX300709 (2018). Bjdpsx Iv Nqefx Aaasct Halter Load Assistant U-20 utovarivač delova sa HALTER Smart ekranom osetljivim na dodir – 72 pozicije za radne komade. Prečnik radnog komada (min–maks) Ø10-230 mm. Minimalne dimenzije radnog komada (D x Š) 10 x 10 mm. Maksimalne dimenzije radnog komada (D x Š) 230 x 230 mm. Maksimalna visina radnog komada 250 mm. Maksimalni kapacitet utovara robotske ruke 20 kg. Sa Sick S30A-4011CA sigurnosnim laserskim skenerom. Serijski broj DCH0203 (2019). Fanuc robot M-20iA tip A05B-1225-B252 – 6 osa, nosivost 20 kg, dohvata oko 1.811 mm. Serijski broj R18704467 (2018). Opremljeno sa Renishaw poslužnim krakom za merenje alata, detekcijom loma alata Renishaw, sondom za inspekciju vretena Renishaw, rashladnim sistemom sa hlađenjem kroz vreteno pod pritiskom 8 bara, transporterom za utovar/istovar delova sa Schunk hvataljkom za delove na vretenu, Tri-Mist 1000 sistemom za ekstrakciju magle, Daikin inverter rashladnim uređajem za ulje, LNS Turbo MH500 transporterom strugotine, hvatačem delova, nožnim prekidačima, signalizacijonom kulom, ručnim kotačićem i ugrađenim uputstvima za upravljanje. Dimenzije mašine (DxŠxV): 4.460 x 2.670 x 2.615 mm. Masa 18.000 kg. Napomena: Alat nije uključen.

Stanje: spreman za upotrebu (polovno), Godina proizvodnje: 2022, snaga motora vretena: 5.500 W, brzina vretena (maks.): 6.000 o/min, ukupna visina: 1.858 mm, maksimalna dužina proizvoda: 3.675 mm, broj osovina: 7, Opšti podaci Visina mašine: 1858 mm Dimenzije Dužina mašine: 3675 mm Glavni pogon Broj osa: 7 Brzina vretena: 6000 o/min Bcodpox Ixigofx Aaaot Snaga motora vretena: 5,5 kW Tehnička specifikacija Pogonjeni alati: da Ovaj 7-osni NAKAMURA Tome WT150 II proizveden je 2020. godine i opremljen je sa dve revolverske glave sa po 12 alata i motorizovanim pozicijama za dodatnu fleksibilnost. Uključuje visokopritisnu pumpu za rashladnu tečnost i interfejs za automatski dovod šipki sa LNS Quick Load Servo 80 S2. Idealan za kompleksne operacije tokarenja i glodanja, iskoristite priliku da kupite ovaj NAKAMURA Tome WT150 II centar za tokarenje i glodanje. Kontaktirajte nas za više informacija o ovoj mašini. Tipovi primene Tokarenje

Stanje: veoma dobro (polovno), Godina proizvodnje: 2019, Nakamura-Tome NTRX-300 višefunkcionalna mašina visoke krutosti sa Halter utovarivačem delova, Fanuc robotom i Hydrafeed automatskim uređajem za ubacivanje šipki Bcedpfx Aaex Iv H Njaet Sa NT Smart X (Fanuc 31i-Guide i) upravljačem. Maksimalni prečnik obrade Ø640 mm. Maksimalna dužina obrade 1.100 mm. Rastojanje između vretena Min/Maks 250-1.350 mm. Glavno vreteno – Buck BBC 210 hidraulična stezna glava sa 3 čeljusti. Maksimalna brzina vretena 3.500 o/min (motor 22/18,5 kW). Vreteno: A2-8. Kapacitet šipke Ø80 mm. Pomoćno vreteno – Kitagawa B-210 hidraulična glava sa 3 čeljusti. Maksimalna brzina vretena 3.500 o/min (motor 22/18,5 kW). Vreteno: A2-8. Kapacitet šipke Ø80 mm. Hodi osa: 'X'=700 mm, 'Z'=1.125 mm, 'Y'= ±125 mm, 'B2'=1.100 mm. Pogonjeni alat (glodanje) maksimalna brzina vretena 12.000 o/min (motor 22/15 kW). Opseg okretanja 225° (-120°/+105°). Stezno kućište (spire): Capto C6. 40 pozicija ATC. Maksimalni prečnik alata Ø90/Ø120 mm (bez susednog alata). Maksimalna dužina alata 300 mm. Maksimalna težina alata 12 kg. Fabrički broj RX300808 (2018). Halter Load Assistant S-230-20 utovarivač delova sa HALTER Smart ekranom na dodir – steker sa 12 pozicija. Prečnik radnog komada (min – maks) Ø43–230 mm. Maksimalna visina radnog komada 175 mm. Maksimalno opterećenje robotske ruke 20 kg. Najveća ukupna težina na rotacionom stolu 1.250 kg. Maksimalna visina slaganja 350 mm. Broj stacionarnih mesta (1 prazno) 12. Maksimalna težina po poziciji 115 kg. Sa Sick S30A-4011CA sigurnosnim laserskim skenerom. Fabrički broj DCH0300 (2019). Fanuc robot M-20iA tip A05B-1225-B252 – 6 osa, nosivost 20 kg, domet oko 1.811 mm. Fabrički broj R18Y00642. Hydrafeed Multifeed automatski ubacivač šipki dužine 2.100 mm. Fabrički broj 6849. Opremljena Renishaw ručicom za merenje alata, Renishaw sondom za inspekciju vretena, sistemom hlađenja sa 8 bara rashladne tečnosti kroz vreteno, transportnom trakom za utovar/istovar delova sa Schunk hvataljkom na vretenu, Daikin inverter rashladnim uređajem za ulje, LNS Turbo MH500 transporterom za strugotinu, prihvatnikom delova, nožnim prekidačima, signalnim stubom, ručnim kolom i ugrađenim priručnicima za upravljanje. Dimenzije: D4.460 x Š2.670 x V2.615 mm. Težina: 17.000 kg. Napomena: Alati nisu uključeni.
