CNC AUTOMATSKI STRUG MORI SEIKI NZ2000 – 2008

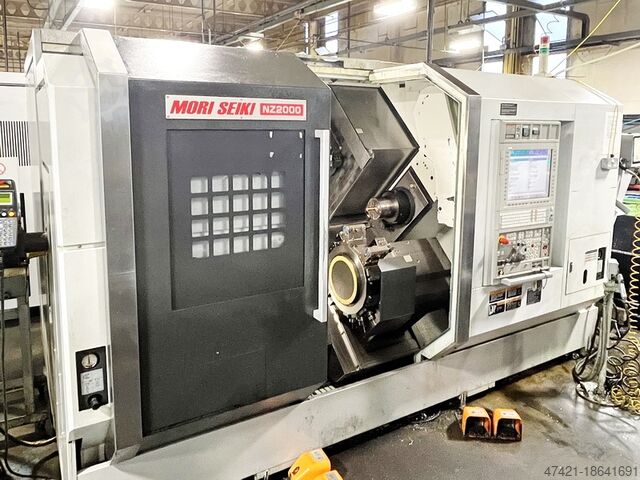

MORI SEIKI NZ2000

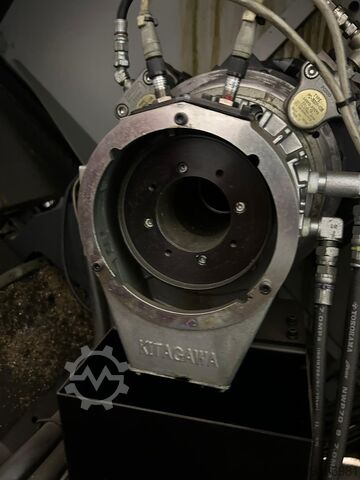

Stanje: polovno, Godina proizvodnje: 2011, Tehnički detalji: Standardni prečnik obrtanja: 200 mm Maksimalna dužina obrade: 810 mm Upravljanje: MSX-701 MAPPS IV Prečnik obrtnog kruga iznad postelje: 800 mm Maksimalni razmak između vrhova: 1130 mm Maksimalni prečnik obrtanja: 320 mm Maksimalni prečnik obratka: 300 mm Prečnik šipke: 65 mm Hod X-osa 1: 210 mm Hod X-osa 2: 210 mm Hod X-osa 3: 210 mm Hod Y-osa 1: 110 (+65/-45) mm Hod Y-osa 2: 110 (+45/-65) mm Hod Z-osa 1: 300 mm Hod Z-osa 3: 300 mm Bjdpoxq E Ewsfx Aafslp Hod Z-osa 2: 810 mm Hod B-osa: 870 mm Opseg obrtaja glavnog vretena: 5.000 o/min Broj opsega obrtaja vretena: 2 Prirubnica vretena: JIS A2-6 Prolaz vretena: 73 mm Prečnik ležaja vretena: 120 mm C-osa: 0,001° Maksimalni prečnik šipke: 65/52 mm Broj revolvera: 3 Broj pozicija alata: 16 x 3 = 48 pozicija Visina drške kvadratnog alata: 20 mm Prečnik drške burgijske šipke: 32 mm Vreme promene pozicija (4 alata): 0,18 s Broj pogonjenih alata: 16 x 3 = 48 pozicija Maksimalni obrtaji pogonjenih alata: 6.000 o/min Obradna sposobnost alatima za struganje: M16 / Ø16 Brzi hod X-ose: 30 m/min Brzi hod Y-ose: 20 m/min Brzi hod Z-ose: 50 m/min Snaga motora glavnog vretena: 25/22 kW Snaga motora pogonjenih alata: 7,5/5,5 kW Ukupna potrebna snaga: 92,7 kVA Težina mašine, približno: 9,4 t Potrebna površina, približno: 4,0 x 2,8 x 2,4 m Oprema: Transporter za strugotinu Uređaj za rashladnu tečnost C-osa za glavno i suprotno vreteno Y-osa: 2x Brojač komada Ukupni brojač Merenje alata Hvatač delova sa gornje strane sa transportnom trakom Glavno vreteno 1: stezna glava SMW KNCS-N 210 / 52 mm Vreteno 2: stezna glava sa navlakom Hainbuch Spanntop nova Kombi Axfix 65 Robotski interfejs Lehmann robotski sistem za upućivanje i odvoženje osovinskih delova NZ2000 T3Y2 poseduje dve vretena i tri revolvera. Dva revolvera imaju Y-osa funkciju sa ugrađenim motorom za glodanje. Ovo omogućava simultani rad sa tri revolvera. Visokoefikasna i brza obrada se može vršiti zahvaljujući maksimalno 48 pogonjenih alata. Za automatsko utovarivanje koristi se robot firme Lehmann sa sistemom transportnih traka za osovine. Mašinu su održavali sopstveni servisni tim i Mori Seiki.

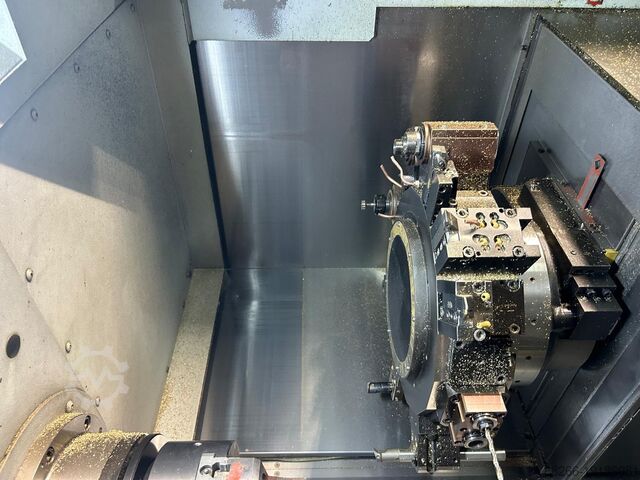

Stanje: veoma dobro (polovno), Godina proizvodnje: 2010, Funkcionalnost: potpuno funkcionalan, dužina obrade: 810 mm, prečnik obrade iznad poprečne letve: 800 mm, prečnik obrade: 320 mm, snaga motora vretena: 25.000 W, brzina vretena (maks.): 5.000 o/min, prolaz vretena: 73 mm, udaljenost pomeranja ose X: 210 mm, Y osa hod: 110 mm, radni hod Z-ose: 810 mm, brzi hod po X-osi: 30 m/min, brzo pomeranje po Y-osi: 20 m/min, brzi pomak Z-osovine: 50 m/min, maksimalna brzina obrtanja: 6.000 o/min, CNC FANUC MSKS-701 / MAPPS IV KAPACITET Prečnik rotacije na klupi: 800 mm Prečnik rotacije na poprečnom klizaču: 800 mm Maksimalni prečnik okretanja: 320 mm Standardni prečnik okretanja: 200 mm Maksimalno rastojanje između vrhova: mm 1.130 Maksimalna dužina okretanja: 810 mm Maksimalne dimenzije komada: 300 mm TRKE Kupola Ks osa 1 i 2: mm 210 Kupola I-osa 1 i 2: mm, +65 / -45 Z osa kupola 1 i 2: mm 810 B-osa glava 2: mm, 920 GLAVNO VRETENO Maksimalna brzina rotacije: 5.000 rpm Snaga motora (30 min / kontinuirani rad): kV 25/22 Maksimalni prečnik mašinske obrade od šipke: 65 mm vreteno otvor: mm, 73 Prečnik vretena na prednjem ležaju: 120 mm Vreteno Prilog: JIS A2-6 Rezolucija C-ose: 0.001 stepeni POD-VRETENO Maksimalna brzina: 5.000 o / min Snaga motora (30 min / kontinuirani rad): kV 25/22 Maksimalni prečnik šipke: 65 mm vreteno otvor: mm, 73 Prečnik vretena na prednjem ležaju: 120 mm Vreteno Prilog: JIS A2-6 Rezolucija C-ose: 0.001 stepeni NAPREDAK Kupola 1 sa brzim pomeranjem KS / I / Z: M / MIN 30/20/50 Kupola 2 sa brzim raseljavanja KS / I / Z: M / MIN 30/20/50 ALAT KUPOLE Broj kupola: 2 Broj alatnih stanica po kupoli: 16 Poprečni presek osovine za tokarenje alata: 20 k 20 mm Maksimalni prečnik osovine za bušenje šipki: 32 mm Vreme okretanja kupole (1 stanica): 0.18 s Maksimalna brzina živih alata: 6.000 obrtaja u minuti Pogonska snaga pogonskih alata (5 min/neprekidni rad): kV 7,5/5,5 DIMENZIJE Površina ugradnje sa transporterom čipova: mm 5.120 k 2.720 Neto težina: kg 8.300 Blodpowlvlgofx Aafep Mašina opremljena sa: • Sistem za hlađenje pod visokim pritiskom • Interfejs za utovarivač šipki • Radni komad istovar ruka sa portalom • Sistem za upravljanje silom sečenja i monitor opterećenja • N. 1 dvostruki radijalni motorizovani držač alata • N. 3 aksijalni motorizovani držači alata • N. 2 držači alata za spoljnu upotrebu • N. 2 držači alata za dvostruke šipke za bušenje • N. 2 jednostruki radijalni pogon držači alata • N. 2 držači alata za unutrašnje bušenje šipke • N. 2 Kitagawa BD 208 samocentrirajuće stezne glave prečnika. 210 mm • N. 1 set čeljusti za svaku samocentrirajuću steznu glavu • Uputstva za upotrebu i CE deklaracija Godina izgradnje: 2010

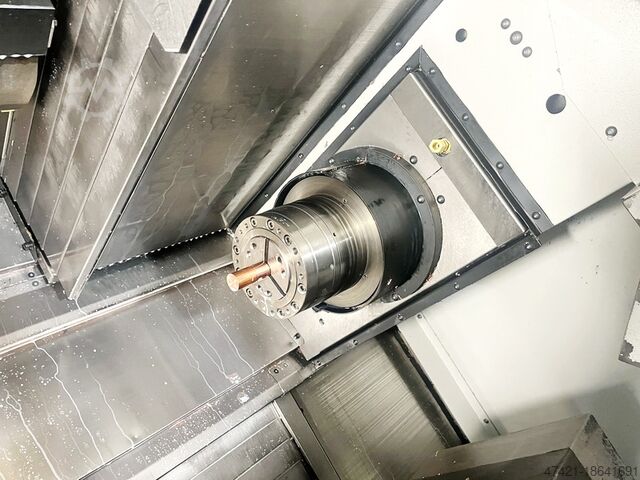

Stanje: polovno, Godina proizvodnje: 2011, Prečnik okretanja maks. 320 mm Dužina okretanja maks. 810 mm Upravljanje MSKS-701 IV Obodni prečnik preko kreveta 800 mm Obodni prečnik preko klizača lica 800 mm Udaljenost između vrhova 1.130 mm Brzina maks. 5.000 rpm Pogonska snaga - glavno vreteno 25 / 22 kV Maks. obrtni moment 358 Nm Prečnik vretena u vordu. Imajući 120 mm, vreteno bušotina 73 mm, maks. upotrebljiv prečnik šipke 65 mm, C-osa 0.001 ° vreteno nos JIS A2-6 Kolt Čak 160 mm, Brzina maks. 5.000 rpm Pogonska snaga - pod-vreteno 25 / 22 kW Maks. obrtni moment 358 Nm Prečnik vretena u vordu. Imajući 120 mm, vreteno bušotina 73 mm, maks. upotrebljiv prečnik šipke 65 mm, C-osa 0.001 ° vreteno nos JIS A2-6 Kolt Čak 160 mm, Broj lokacija alata 16 poz. Broj pogonskih alatnih stanica 16 po. Opseg brzine - primenjuje se Alati maks. 6,000 min -1 Snaga pogona - primenjuje se Alati 7,5 / 5,5 kV Y - Osa 110 mm Prečnik osovine 20 k 20 mm Prečnik osovine bušilica 32 mm Vreme prebacivanja kupole 0.18 sek. Broj lokacija alata 16 poz. Broj pogonskih alatnih stanica 16 po. Opseg brzine - primenjuje se Alati maks. 6,000 min -1 Snaga pogona - primenjuje se Alati 7,5 / 5,5 kV Prečnik osovine 20 k 20 mm Prečnik osovine bušilica 32 mm Vreme prebacivanja kupole 0.18 sek. Ks-putovanje 1/2: 210 mm Y-putovanje 110 mm, Z-putovanje 1/2: 810 mm Putovanje kontra vretena B: 870 mm Brzo kretanje ( KS / I / Z ) 1: 30 / 20 / 50 m / min Brzi prelaz ( KS / I / Z ) 2: 30 / - / 50 m / min Brzina slavine 0 - 5.000 mm / min Ukupna snaga 94 kVA Težina mašine cca. 8,3 t Zahtevi za prostor cca. 10, 0 k 3, 0 k 2, 5 m ЦNЦ - Tokarenje i glodanje цentar Blodpfsv E R E Nex Aafsp MORI SEIKI - NZ 2000 T2Y - Glavno i kontra vreteno - 2 kupole, gornji i donji -Y-osa - 2k 16 pogonskih pozicija alata

Stanje: polovno, Funkcionalnost: potpuno funkcionalan, 1 komad polovna CNC strugara Mori Seiki NZ 2000 sa C-osom i pogonskim alatima. Dodatni tehnički podaci i fotografije će biti dodati. Bodpoxb T Uzofx Aafelp
