Čista SOBA ISO 8

CLEANROOM - ISO 8

| Zahtevi za Čišćenje ISO klase 8 | ISO 8 Cleanroom Classification |

U cilju postizanja ISO 8 klase čistoće vazduha u čistoći, obično se koristi nekoliko faza filtracije vazduha (npr. G4 pre-filter, F9 filter, H13 post-filter). Kretanje vazduha u prostoriji je nedirekcionalno ("čist" vazduh koji se snabdeva prostorijom pomešan je sa "prljavim" vazduhom prisutnim u prostoriji). Izduvni vazduh u prostoriji ISO 8 postavljen je na zidove. Broj vazdušnih promena potrebnih na sat zavisiće od prirode aktivnosti u prostoriji i broja prisutnih kadrova, ali cilj bi mogao da bude da se obezbedi 10-40 vazdušnih promena na sat. Zaposleni mogu biti obučeni u standardnu radnu odeću, a gosti u kecelji za jednokratnu upotrebu. Preporučuje se održavanje minimalne prepresicije od 5-10 Pa u odnosu na susednu zonu.


Hedpfsq H H Ruox Ad Tofn

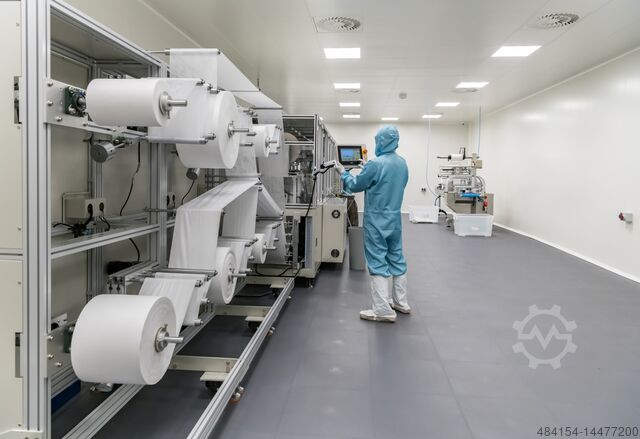

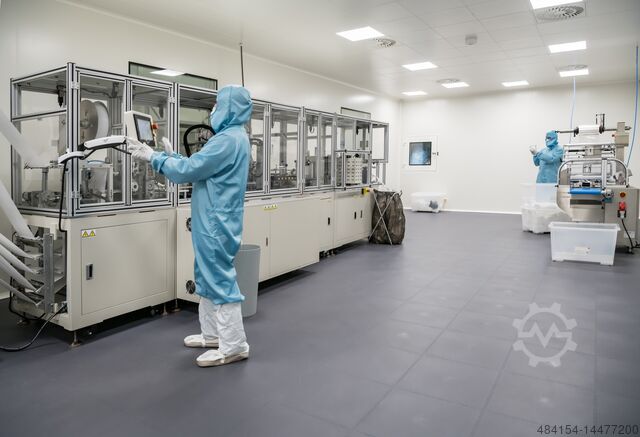

Zahtevi za opremu i materijale namenjene Čistoj sobi sa ISO 8 klasom čistoće vazduha (maksimalna prosečna količina čestica oslobođena kada: broj uzetih uzoraka = 100; merenje izvršeno u skladu sa ISO 14644-14 u klasi čistoće bar jedan bolji od predviđene upotrebe uređaja; broj čestica/m3) Detaljan opis na fotografijama.

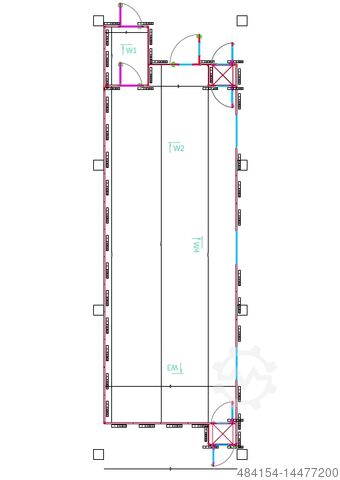

Tehnički crteži priloženi uz fotografije.

Opis ventilacije
Svrha ventilacionog sistema bila je da se dobiju sledeći parametri vazduha u Čistoj sobi. Telo je napravljeno u GBD PHARMA 2000 sistemu, ispunjavanje svih uslova za "čiste sobe" u najvišim klasama čistoće vazduha.
Parametri za instalaciju: a. Čistoća vazduha - ISO 8. b. Temperatura 19-23 °C
c. Vlažnost vazduha max 38%.

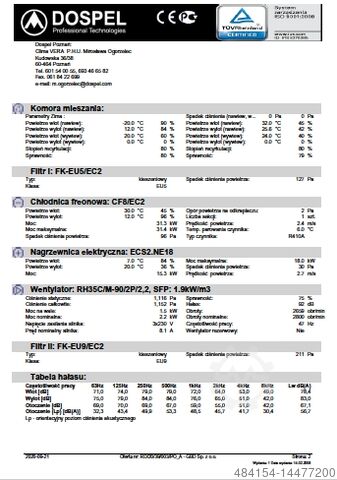

a. Da bi se osigurala potrebna čistoća snabdevenog vazduha, korišćena je DOSPEL jedinica za rukovanje vazduhom maksimalnog kapaciteta V= 3500 m3/h [do 15 vazdušnih promena na sat]. Jedinica je opremljena džepnim filterima: pre-filter FK EU5/EC2 i finim FK-EU9/EC2. Pored toga, HEPA 11 filteri koje je proizveo EUFILTER korišćeni su u difuserima koji se nalaze na plafonu. Listovi sa podacima u tački H6.
Kao rezultat toga, sa izmerenom brzinom protoka od 3264 m3/h, dobijena je klasa čistoće sobe ISO 7 [klasa "C"] i samim tim klasa čistoće ISO 8 [klasa "D"] za operativno stanje.
b. Temperaturni opseg od 19-23°C je za uvećani radijator i čiler koji će se slobodno održavati sa udelom svežeg vazduha od 25%.
c. Da bi se postigao u letnjim uslovima, na visokim temperaturama od 30 stepeni C i vlažnosti vazduha od 80%, korišćen je freon hladnjak kapaciteta 31,4 kW i čiler sa kapacitetom hlađenja od 33,5 kW. Rashladnu jedinicu proizvedenu od strane FUJITSU koju je obezbedio Klimatherm Gdask.
Preteranost u prostoriji se automatski reguliše u odnosu na spoljašnji pritisak - deferencijalni pritisak na vrata: 15 Pa
Automatizacija ventilacije omogućava "ekonomičan" režim, u kome instalacija funkcioniše u zatvorenom kolu i održava se pozitivan pritisak od 15 pa.

Tehnički podaci priloženi uz fotografije.

Reklama je automatski prevedena i došlo je do nekih grešaka prilikom prevoda.
