Mašina za lobiranje zupčanik - horizontalna

GLEASON-PFAUTER P 60

Stanje: polovno, Godina proizvodnje: 2001, Tehnički detalji: Dedpfx Aoxrwpksh Rjcb Prečnik točka - maks.: 80/120 mm Modul - maks.: 2,5 Najveći dozvoljeni prečnik glavnog kola: 65 mm Najmanji dozvoljeni prečnik glodalnog vretena: 22 mm Najveća ozubljena dužina: 140 mm Najveća dužina: 120 mm Hod klizača aksijalno (Z-osovina): 320/400 mm Dimenzije (dužina/širina/visina): 3270 x 3240 x 2020 mm Težina mašine cca: 6 t P60 – Kompaktni multifunkcionalni stroj za zupčanike, osovine i puževe P60 je najmanja mašina u Gleason seriji horizontalnih glodalica za ozubljenje. Ovaj multifunkcionalni stroj ne obrađuje samo cilindrične zupčanike sa svim vrstama profila, već predstavlja i optimalno rešenje za obradu upravljačkih zupčanika i pužnih zupčanika. Sa automatskim sistemom za utovar, uređajem za usisavanje, transporterom za strugotinu, uređajem za izbalansiranje sa 2 naslona (konjička), sa sistemom za nadzor procesa Artec, tip CTM-BT1.1

Stanje: skoro kao nov (polovno), Godina proizvodnje: 2017, Prečnik točka - maks. 100 mm Širina točka 26 mm Modul - maks. 31 Djdpfev Ehbbox Ah Rjcb Modul - min. 0,1 Upravljač Siemens 840 D SL Radni sati 9598 h Ukupna potrebna snaga 45 kW Težina mašine cca. 7 t Potrebni prostor cca. 4x3x2,5 m Gleason 100S mašina za ražnjevo izrezivanje zuba Za proizvodnju cilindričnih zupčanika sa unutrašnjim i spoljnim ozubljenjem, kao i drugih profila i oblika koji se redovno javljaju na obodu cilindričnih radnih komada, kao i za izradu profila u pojedinačnoj obradi. Tehnički podaci: Nominalni prečnik radnog komada 100 mm Najveći obrtni prečnik 150 mm Nominalni modul mašine cca. 3 mm (orijentaciona vrednost u zavisnosti od zadatka obrade) Opseg broja hodova glavne osovine 0 - 3.000 1/min Manuelni opseg podešavanja pozicije hoda 20 mm Najveća širina ozubljenja 26 mm Najmanja visina uspona hidrostatičkog kosog vođstva 400 mm Najmanje/najveće rastojanje između alata i ose radnog komada -20/+180 mm Opseg nagiba stuba (ručno) -1/+11° Prihvat alata (ručno stezanje) HSK-D63 (šuplji konus prema DIN 69063) Težina mašine cca. 7.000 kg sa robotskom ćelijom

Stanje: polovno, Godina proizvodnje: 2008, Prečnik obrade: 1000 mm Prečnik obrtaja: 1250 mm Visina obrade: 500 mm CNC upravljanje: Siemens Sinumerik 840 D Prečnik prirubnice glavnog vretena: 520 mm Opseg obrtaja glavnog vretena: 0–440 o/min Ukupna priključna snaga: 75 kW Težina mašine cca 25 t Dimenzije (DxŠxV): cca 5100 x 3034 x 4500 mm Sa brusnim vretenom Dsdpfx Ahsw Rgcfe Rocb Pomak stola: -Osa Z1/Z2: 1000 mm -Osa X1/X2: cca 1300 mm Brzina pomeranja stola, beskonačno podesiva: -Osa Z: 0–30 m/min -Osa X: 0–50 m/min -Brzina pomaka beskonačno podesiva: 0,01–15 mm/min -Dozirani pomak po hodu: 0,0005–0,1 mm -Pozicioniranje glavnog vretena – C osa Oprema/pribor: -Brusno vreteno -Kaiser uređaj za profilisanje brusnog točka -Merni sonda za alat -Filtarska jedinica -Priključci za ispiranje -2 Capto držača -1 set steznih čeljusti za steznu glavu -Tehnička dokumentacija

Stanje: radionički remontovan (polovan), Godina proizvodnje: 1998, radni sati: 44.675 h, Funkcionalnost: potpuno funkcionalan, udaljenost pomeranja ose X: 650 mm, Y osa hod: 450 mm, radni hod Z-ose: 140 mm, brzina vretena (maks.): 60.000 o/min, brzina obrtanja vretena (minimalna): 9.000 o/min, maksimalna težina obratka: 800 kg, širina stola: 860 mm, nosivost stola: 1.500 kg, putanja pomeranja W-ose: 635 mm, Oprema: dokumentacija/priručnik, Potpuno remontovan i u savršenom stanju prema originalnim specifikacijama i tačnosti. 6 osa KS-I-Z-C-U 7. osa CNC-rotacioni sto sa konjićem u opciji kontrola: Fanuc 15 mb brušenje vretena 60S brzina 9.000 do 60.000 o / min Hi-Cut sistem sa punim kućištem Dcedewb Db Uspfx Ah Rob CBN Obrazac rotacioni preliv sa Fischer vretenom i dr Kajzer dijamant točak Ova mašina je pod vlašću i može se videti u našem objektu u Gals, Švajcarska Garant od 6 meseci Može se obezbediti isporuka, instalacija i obuka

Stanje: polovno, Godina proizvodnje: 2007, Prečnik obrtanja 1400 mm Maksimalni prečnik obrtnog kruženja 1600 mm Visina obrade 500 mm Dužina obratka - brušenje rupa 300 mm Dužina obratka - tokarenje 500 mm CNC upravljanje Siemens Sinumerik 840 D Opseg obrtaja glavnog vretena 0-400 obrt/min Prečnik bušenja 100 - 500 mm Ukupna potrebna snaga cca 185 kW Težina mašine cca 35 t Sa brusnom glavom Hodovi stola: - osa Z1/Z2 1000 mm - osa X1/X2 cca 1400 mm Besprekorno podešavanje brzine stola: - Z osa: 0 do 30 m/min Dcedpfsw Rf Slex Ah Rjb - X osa: 0 do 60 m/min - Prečnik prirubnice vretena obratka 520 mm - Brzina pomaka 0,01 - 15 mm/min Oprema/pribor: - Brusna glava - Kaiser dreser - Sonda za merenje alata - Filterski sistem - Sa priključcima za ispiranje - 2 Capto držača - 1 set steznih čeljusti za steznu glavu - Tehnička dokumentacija

Stanje: polovno, Godina proizvodnje: 2006, Funkcionalnost: potpuno funkcionalan, Opis Vreteno kutija i konjić ručno podesivi. Idealan za mašinsku obradu jedne vrste radilice sa različitim potezima radni predmet Imajući centar rastojanje spoljnih glavnih ležajeva, maks.: 920 mm Dužina kotrljajuće ruke, maks. (1/2 hod + radijus protivteža): 195 – 270 mm Mak. broj mašinskih ležajeva: 8 glavnih ležajeva, 6 podiznih ležajeva Glavni prečnik ležaja, min / maks: 30 / 88 mm Prečnik podiznog ležaja, min / maks.: 30 / 84 mm Min. širina ležaja: 18.5 mm Moždani udar, maks.: 140 mm Razmak između ležajeva, min.: 29,5 mm Čvrsta oprema za valjanje Maks. Čvrsta valjanje sila: 30.000 N vreteno kutija Glavni pogon Snaga motora: 20kV Brzina tokom dubokog valjanja: 120 min ̄¹ / 60 min ̄¹ Brzina ispravljanja kotrljanja: 30 min ̄¹ Dodpfx Aewm Elfsh Rscb Maљina Težina uključujući pomoćne jedinice: cca. 13.800 kg Dimenzije, uključujući integrisani kontrolni ormar i hidrauliku (D / Š / V) cca: 4,5 k 2,5 k 2,2 m Maks. visina obrade: 1.100 mm

Stanje: polovno, Godina proizvodnje: 2002, Tehnički detalji: Prečnik točkova - mak .: mm Širina točka: mm Težina mašine cca.: 7000 kg približan. zahtev za prostor: 9130 k 3895 k 3450 mm Najveći dozvoljeni prečnik kruga glave: 80 mm Dedpfx Ahox Ea Ipe Rjcb Mak. dužina zuba: 170 mm Ukupna dužina: 240 mm Prečnik montaže: 32 mm Radijalna klizna putanja (Ks-osa): 100 mm Klizna putanja tangencijalna (I-osa): 160 mm Aksijalno kretanje Z-ose: 300 mm / min radni predmet vretena otvor: 45 mm Električno priključno opterećenje: 44 kVA

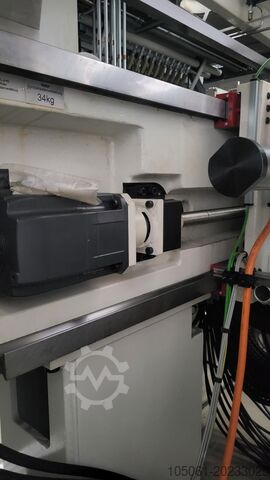

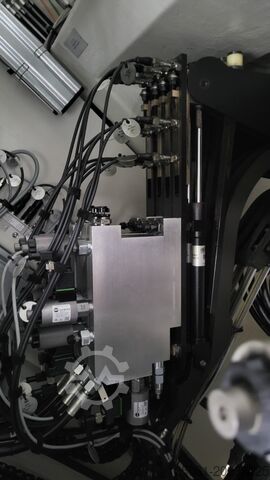

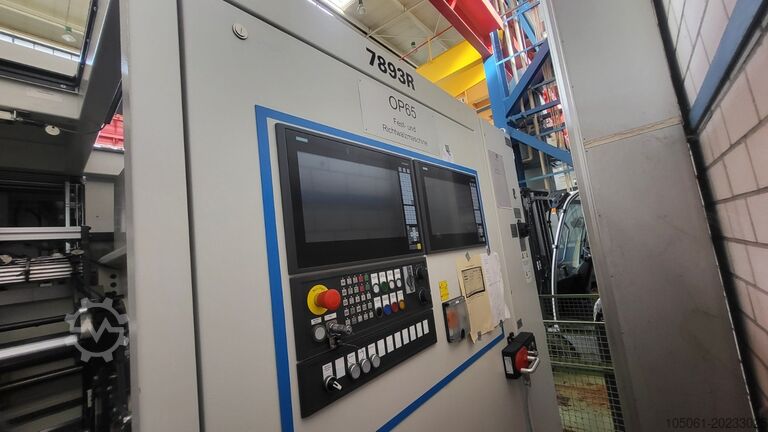

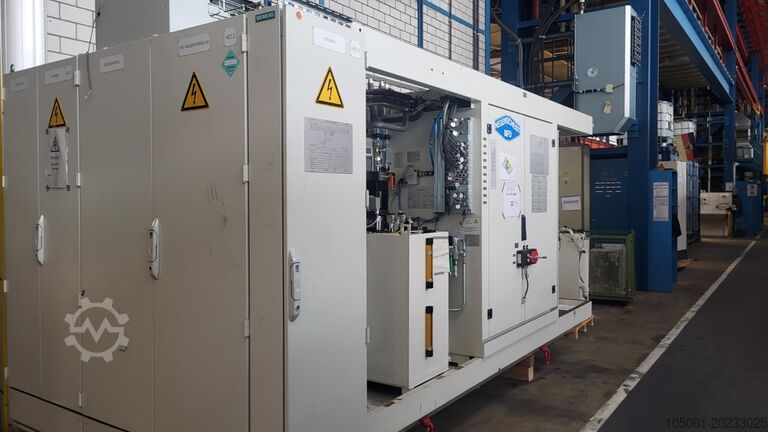

Stanje: skoro kao nov (polovno), Godina proizvodnje: 2019, Mašina za valjanje, skoro neupotrebljavana u proizvodnji radilice, praktično kao nova Dcsdpfxsxlr Ibe Ah Reb
