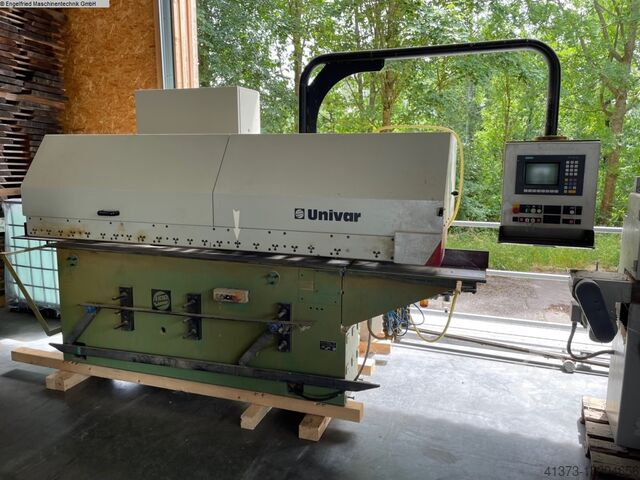

Automatska mašina za rabat

WEINIG Univar 10/3

Broj vretena 4 kom.
Broj kompleta alata: 11 kom.
Prečnik vretena 50.40 mm,
Dužina vretena 285.125 mm
Dužina 4000 mm
širina 2000 mm
visina 2200 mm
Veinig Univar 10/3 Automatski popust mašina
-----

Za glodanje prozora, vrata i slično sa nejednakim
obodni profili. Mašina pogodna za debljinu drveta od 68 do 92 mm

Potrebno vreme po glodanju okvira, srednje veličine 1, 20 k 1, 20 m - oko 2 min.

Dostupne pozicije alata se kontrolišu prekidačem za selektor sa kontrolne table.
Preuzeti.

Mašina sa 3 hidraulički kontrolisana desna preciznost
Podizanje vretena za držanje 3 seta alata, 2 k 95 mm hod vretena po vretenu
Bodpfxjvnv Uus Aafslp
Hod vretena se vrši u U-pokretu, tako da je otvor u
glodanje ograda ostaje što je moguće manji. Hod vretena horizontalno fino
podesiv za obe pozicije alata sa strane operatera.
Automatsko podmazivanje za vretena jedinica.

Za glodanje prozorskih krila ili okvira ili vrata bez kidanja, 1.
Vreteno se može izabrati u rotaciji desno-levo.

Ovo vreteno potapa poslednjih 100 mm svakog okvira završava sa
odgovarajući alat za sinhronizaciju u prolazi drvo. Ovim
sprečava da se alat nizvodno glodajućeg vretena okreće u suprotnom smeru
izaziva suze. Iskopavanje prvih 7 transportnih valjaka pomoću
Nožni prekidač. Ovo skraćuje vreme protoka. Dodatni
Podrška šina takođe omogućava da se frejmovi velikog formata bruše.

Kontinuirano, bez lanca gumeni valjak dovod sa izuzetno
kratak razmak između valjaka. Podešavanje visine dovodnog snopa
električno čitljiv.

Električna verzija prema VDE.

Mašina uklj. operativni alati, ali bez mašinske obrade
Alatke.

Specifikacije:

Radna širina min. 40 mm
Radna visina min. 30 mm, maks. 100 mm

1. Profilisanje vretena (sinhroni i kontra-rotirajuće)
-----
Snaga motora za podizanje vretena 11.0 kV
brzina vretena 6000 rpm
Prečnik vretena 50 mm
Dužina stezanja 285 mm
Alat nulti krug leta 112 - 140 mm
Maks. alat - D: 232 mm
Hod vretena vertikalno 2 k 95 mm za 3 alata
Osnovni položaj ispod stola 10 mm (podesiv do 20 mm)
Hod vretena horizontalna 80 mm
sa sinhronim automatskim uranjanjem

2. Profilisanje vretena
-----
Snaga motora za podizanje vretena 11.0 kV
brzina vretena 6000 rpm
Prečnik vretena 50 mm
Dužina stezanja 285 mm
Alat nulti krug leta 112 - 140 mm
Maks. alat - D: 232 mm
Hod vretena vertikalno 2 k 95 mm za 3 alata
Osnovni položaj ispod stola 10 mm (podesiv do 20 mm)
Hod vretena horizontalna 80 mm

3. roll formiranje vretena
-----
Snaga motora za podizanje vretena 11.0 kV
brzina vretena 6000 rpm
Prečnik vretena 50 mm
Dužina stezanja 285 mm
Alat nulti krug leta 112 - 140 mm
Maks. alat - D: 232 mm
Hod vretena vertikalno 2 k 95 mm za 3 alata
Osnovni položaj ispod stola 10 mm (podesiv do 20 mm)
Hod vretena horizontalna 80 mm

4. Profilno vreteno - jedinica za ugradnju desno
-----
Za glodanje u utoru za ugradnju na putu glodanja
ili za žljebljenje u uzdužnom profilu.
Pneumatski horizontalni pokret sa
Selektor prekidač na kontrolnoj tabli.
Motor 2.2 KV
Brzina 6.000 rpm
Prečnik vretena 40 mm
Visina stezanja 125 mm, 2 alata
Krug leta alata min. 140 mm, maks. 180 mm

Snaga motora 1,1 kV
Brzina hranjenja ...
