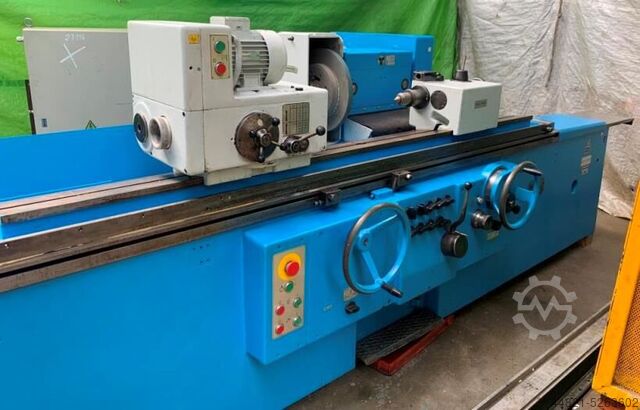

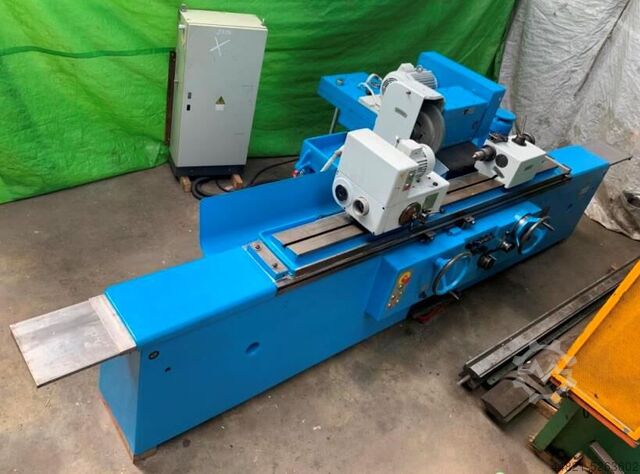

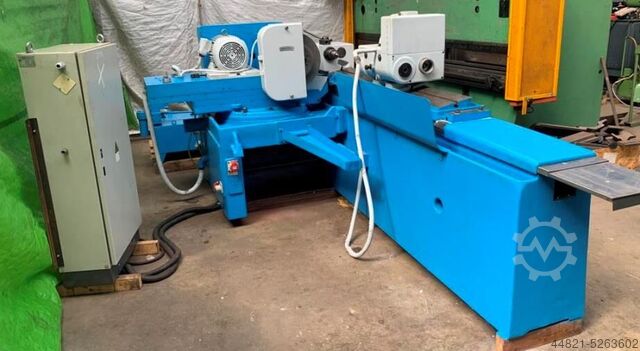

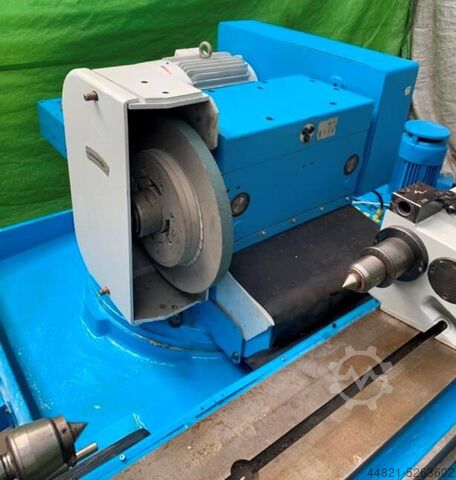

Cilindričnog mašine za brušenje

TOS BHU 40/1500

Stanje: veoma dobro (polovno), Godina proizvodnje: 2018, radni sati: 2.000 h, Funkcionalnost: potpuno funkcionalan, visina struganja: 3.000 mm, maksimalna težina obratka: 30.000 kg, prečnik obrade: 3.500 mm, snaga: 100 kW (135,96 KS), TEHNIČKE KARAKTERISTIKE 1. Maks. prečnik obrada mm, 3.500 2. Min. prečnik mašinske obrade mm, 0 3. Maks. visina dela mm, 3.000 4. Maks. opterećenje na stolu do 30 5. Prečnik tabele mm, 3.000 6. Tabela opseg brzina rpm 2 ÷ 130 7. Glavni AC motor - okretanje kV 100 8. Maksimalni obrtni moment prednje ploče u okretanje režim Nm 105.000 9. Ram vertikalni hod (Z sekira) mm, 1.750 10. Okretanje ram poprečnog preseka mm, k mm, 300k300 Pedpfstpnlwsx Adzjgk 11. Horizontalni hod –Ks sekira mm 2.000 12. Opseg hrane (Ks i Z sekira) mm / min 1 ÷ 6000 13. Brzo kretanje (Ks i Z sekira) mm / min 8.000 14. Obrtni moment motora napajanja (Ks i Z sekira) Nm 22 18. Vertikalni hod poprečne šine mm, 2.700 ЦNЦ oprema 1. Tip opreme Fanuc Ukupne dimenzije 1. Podna površina m 8,5 k 6 2. Mak. visina mašine m 8.2 3. Maks. visina iznad nivoa poda m 7.4 3. Težina mašine do 89 Alat Magazin 1. Broj časopisa alata - 1 2. Broj alata/časopisa - 16 3. Feed obrtni moment motora sa enkoderom Nm 12 4. Promena alata vreme sek. 25 5. Maksimalna težina držača alata - za okretanje daN 100 6. Maksimalna dužina držača alata - za okretanje mm 600

Stanje: polovno, Godina proizvodnje: 1988, Funkcionalnost: potpuno funkcionalan, Naslov: Mašina za brušenje zupčanika VEB ZSTZ 630 C 3 P – 1988, spremna za upotrebu Opis: Na prodaju je mašina za brušenje zupčanika nemačkog proizvođača VEB Werkzeugmaschinenkombinat, model ZSTZ 630 C 3 P, godina proizvodnje 1988. Mašina je u dobrom tehničkom stanju, odmah dostupna i spremna za pregled. Trenutno je priključena na struju, što omogućava trenutnu proveru funkcionalnosti. Idealna je za radionice specijalizovane za preciznu obradu zupčanika i popravku industrijskih postrojenja. Specifikacije: Proizvođač: VEB Werkzeugmaschinenkombinat Model: ZSTZ 630 C 3 P Godina proizvodnje: 1988 Stanje: dobro tehničko stanje Dostupnost: odmah Spremna za pregled, priključena na struju Pgsdpfoyfq E Hox Adzsk Kontakt: Molimo vas da nas kontaktirate za termine pregleda ili dodatne informacije.

Stanje: dobro (polovno), Godina proizvodnje: 1994, Funkcionalnost: potpuno funkcionalan, dužina pomaka po X-osi: 1.050 mm, dužina pomaka po Y-osi: 360 mm, dužina hoda po Z-osi: 500 mm, udaljenost pomeranja ose X: 1.050 mm, Y osa hod: 360 mm, radni hod Z-ose: 500 mm, ukupna težina: 3.000 kg, Oprema: dokumentacija/priručnik, Tigar FO 135 univerzalna mašina za mlevenje Opis: _____ Mašina je kupljena nova 1994. Mašina za mlevenje je potpuno funkcionalna. Pokreti ose su glatki i vodiči su u dobro stanje. Imaju sistem automatskog podmazivanja. Tabela je u dobrom stanju i jedva da pokazuje znake habanja. Mašina takođe ima digitalni indikator za 3 ose, što vam daje mogućnost da radite sa nadoknadom sečenja mlevenja i periodičnom obradom merenja. Mašina i digitalni ekran imaju operativna uputstva. Tehničke specifikacije • Dimenzije stola 1.400 x 340 mm, 4 T-slota • Automatsko putovanje: Pjdperqwbiofx Adzjgk ➢ Longitudinal X 1,050 mm ➢ Poprečni Y 360 mm ➢ vertikala Z 500 mm • Fiksacija vretenastog korneta: ➢ vertikalna osa ISO 40, automatsko zaključavanje ➢ horizontalna osa ISO 40, ručno zaključavanje • Opseg brzine vretena: ➢ Vertikalna osa 33 ÷ 1.560 rpm, 12 brzina ➢ horizontalna osa 35 ÷ 1.550 rpm, 12 brzina • Instalirane usluge: ➢ 5 kW vertikalni motor od vretena ➢ 7,5 kW horizontalni motor vretena ➢ DC motor 15 Nm • Promenljivo napajanje Neprekidna brzina 0 ÷ 1.500 mm/min • Premotavanje unapred ➢ Longitudinal and transverse 3,000 mm/min ➢ vertikalnih 1.500 mm/min • Univerzalna glava sa manuelnim spuštanjem otvora od 80 mm • Automatsko podmazivanje pumpom • Niskonaponske električne kontrole na ploči za pushbutton bočne ruke • Početak zvezde/trougla • Magnetna toplotna zaštita od Simensa • Neto težina 3.000 kg • Dimenzije mašine (za transport) ➢ širine 2.300 mm ➢ dubine 2.900 mm ➢ visina 2.400 mm Pribor • Kontra podrška za sečenje okna • Otvor za sečenje ø32 mm Tigar FO 135 univerzalna mašina za mlevenje Opis: _____ Mašina je kupljena nova 1994. Mašina za mlevenje je potpuno funkcionalna. Pokreti ose su glatki i vodiči su u dobro stanje. Imaju sistem automatskog podmazivanja. Tabela je u dobrom stanju i jedva da pokazuje znake habanja. Mašina ima i DRO za 3 ose, koji nudi mogućnost rada sa nadoknadom mlevenja i periodičnom obradom merenja. I mašina i DRO dolaze sa uputstvima za rad. Tehničke specifikacije • Dimenzije stola 1.400 x 340 mm, 4 T-slota • Automatsko putovanje: ➢ Longitudinal X 1,050 mm ➢ Poprečni Y 360 mm ➢ vertikala Z 500 mm • Popravljanje vretenastog korneta: ➢ vertikalna osa ISO 40, automatsko zaključavanje ➢ horizontalna osa ISO 40, ručno zaključavanje • Opseg brzine vretena: ➢ Vertikalna osa 33 ÷ 1.560 rpm, 12 brzina ➢ horizontalna osa 35 ÷ 1.550 rpm, 12 brzina • Instalirane usluge: ➢ 5 kW vertikalni motor od vretena ➢ 7,5 kW horizontalni motor vretena ➢ DC motor 15 Nm • Promenljivo napajanje Neprekidna brzina 0 ÷ 1.500 mm/min • Premotavanje unapred ➢ Longitudinal and transverse 3,000 mm/min ➢ vertikalnih 1.500 mm/min • Univerzalna glava sa manuelnim spuštanjem otvora od 80 mm • Automatsko podmazivanje pumpom • Niskonaponske električne kontrole na bočnoj ruci • Početak zvezde/delte • Magnetna toplotna zaštita od Simensa • Neto težina 3.000 kg • Dimenzije mašine (za transport) ➢ širine 2.300 mm ➢ dubine 2.900 mm ➢ visina 2.400 mm Pribor • Kontra podrška za sečenje okna • Otvor za sečenje ø32 mm

Stanje: polovno, Godina proizvodnje: 1957, Težina medveda 200 kg Medved moždani udar 525 mm, Brzina hoda 150 rpm Energija uticaja 420 kJ Udaljenost donje sedlo / donja ivica vodiča za medvede 435 mm Projekcija 425 mm Čelični otkovci - pravougaoni do 110 mm Pjdevzxpbspfx Adzjgk Čelični otkovci - prečnika do 125 mm Pogonska snaga 22.0 kV težina čekić 3.9 t težina Stencot 3.0 t težina 6.9 t Dimenzije (ŠkDkV) 1,1 k 2,3 k 2,4 m Kovački čekić kako stoji i laže, BEZ stavljanja u rad

Godina proizvodnje: 1971, stanje: polovno, Tehnički detalji: Prečnik točka - maks.: 300 mm Modul - maks: KSNUMKS Modul - min.: 0,5 Mak. težina radnog predmeta: 60 kg Težina mašine cca.: 4.0 t Dimenzije mašine: 1800x1850x2500 mm Dimenzije kontrolnog ormara: Br 1: 1930k400k1920 mm Dimenzije kontrolnog ormara: br 2: 800k230k1950 mm Dimenzije: Izduvni sistem: 1400x700x560 mm Dimenzije sistema hlađenja DkŠkV: 1,2 k 1,0 k 0,45 m elektronski kontrolisana mašina za brušenje zuba Pgedpsvc Apbsfx Adzek do modula 5 i Ø od 240- 300 mm Brzina uvlačenja po revoluciji radnog komada beskonačno promenljiva 0, 4 - 3, 2 mm maks./min. broj zuba: 130 / 12 maks./min. ugao angažovanja: 30° / 14°30' maks./min. spiralni korak za 24 zuba: 6000 / 200 mm Maks. ugao zuba, sa obe strane: 45 ° Brzina zavrtnja za brušenje 1900 o / min. bez uređaja za oblačenje Opremu: cca. 77k razni izmenljivi točkovi, produžeci cevi i razna pomagala Postoje dve od ovih mašina za prodaju. Obe mašine se isporučuju preko dva zajednička kontrolna ormara i sistema za izduvni vazduh. *

Stanje: generalno remontovan (polovan), Godina proizvodnje: 2021, Funkcionalnost: potpuno funkcionalan, visina centra: 150 mm, maksimalna težina obratka: 130 kg, dužina brušenja: 1.500 mm, prečnik brusnog točka: 500 mm, ukupna širina: 2.155 mm, ukupna dužina: 5.465 mm, ukupna visina: 1.700 mm, prečnik brušenja: 300 mm, širina brusnog točka: 63 mm, Mašina za kružno brušenje je kompletno remontovana 2021. godine i od tada je veoma malo korišćena. Stanje mašine je praktično kao novo. Pedpfx Adsx A Dfyszegk Oprema kao na fotografijama. Mašina je pod naponom i može se pogledati u bilo kom trenutku po dogovoru. Tehničke specifikacije: Prečnik brušenja: 300 mm Dužina brušenja: 1500 mm

Stanje: radionički remontovan (polovan), Funkcionalnost: potpuno funkcionalan, prečnik obrade iznad poprečne letve: 690 mm, prolaz vretena: 150 mm, prečnik obrade: 1.040 mm, prečnik obrtanja iznad gornjeg suporta: 690 mm, visina centra: 500 mm, širina centra: 2.000 mm, brzina vretena (maks.): 5.000 o/min, udaljenost pomeranja ose X: 160 mm, radni hod Z-ose: 380 mm, prolaz šipke: 55 mm, Visina između centara: 500 mm Razmak između centara: 2.000 mm Maksimalni prečnik obrade Na poprečnoj sanici: 690 mm Na postolju: 1.040 mm U prirodnom prolazu: 1.070 mm Širina postolja (kaljene vođice): 670 mm Dužina prolaza: 480 mm Dužina prolaza ispred platforme: 320 mm KOLICA Dužina vođica na postolju: 1.020 mm Hod poprečne sanice: 640 mm Hod pomične kolice: 360 mm GLAVNO VRETENO Prihvat glavnog vretena: ASA 15’’ Prečnik otvora glavnog vretena: 150 mm Dimenzija prednjeg ležaja NN: 200/310/82 mm Prečnik zadnjeg ležaja NNU: 190/260/69 mm Morse konus unutrašnje redukcionog rukavca: br. 6 Broj obrtaja: 24 Opseg obrtaja: o/min. 4 ÷ 800 NAVOJI Navojne vrste: 398 Metrički: 0,5 ÷ 224 mm Modularni: modul 0,25 ÷ 11 Whitworth: nit/1’’ 56 ÷ 1/8 Prečnici dimetralni: 112 ÷ 1/4 POSMAK Broj: 108 Uzdužni, poprečni, kolica: mm/ok. 0,05 ÷ 22,4 BRZI POMAK Uzdužno, poprečno i kolica: mm/min 2.500 Povratni uzdužni pomak: mm/min 5.000 TAILSTOCK Prečnik pinole: 130 mm Morse konus pinole: br. 6 Hod pomeranja pinole: 420 mm PRSTENASTE LEŽAJE Prolaz prstenastog ležaja na postolju: 140 ÷ 500 mm Prolaz prstenastog ležaja na kolicima: 40 ÷ 350 mm DOZVOLJENA TEŽINA Izvan centra: cca 1.500 kg Između centara, bez prstenastog ležaja: cca 5.000 kg Između centara, sa prstenastim ležajem: cca 6.000 kg Pgedpsyhhuwofx Adzek Težina mašine: cca 7.800 kg

Stanje: polovno, Godina proizvodnje: 1965, Na raspolaganju su dve WMW SU 315x3000, priključna snaga mašine 1/2: 12,6/12 kW, masa mašine 1/2: 8,2/9 t, potrebno je izvršiti remont. Pedpfxsxg Ihgj Adzjgk

Stanje: polovno, Godina proizvodnje: 1977, Prečnik brušenja: 350 mm Dužina brušenja: 1000 mm Visina centara: 175 mm Prečnik brusnog točka: 400 mm Širina brusnog točka: 50 mm Provrt: 127 mm Konus vretena za obradak: MK5 Broj obrtaja vretena za obradak: 20–400 o/min Držač vretena za obradak – zakretanje: 360° Držač brusnog vretena – zakretanje: 180° ± Broj obrtaja brusnog vretena: 1500, 1700, 2200 o/min Pomak po hodu: 0,001–0,030 mm/Ø Kontinuirani pomak: 0–0,95 mm/Ø Sto – zakretanje: ±8° Uzdužno pomeranje stola: 1300 mm Brzina stola: 0,02–6 m/min Težina obratka između centara: 130 kg Maks. težina obratka – slobodno: 130 kg (uključujući stezanje) Unutrašnji nastavak vretena: 70 mm Pjdpoynmpgefx Adzsgk Ukupna potrebna snaga: 6,5 kW Težina mašine: cca 2,5 t Potrebni prostor: cca 4,2 x 2,0 m Nova isporučena univerzitetu. Preuzeta 2018. Kompletno servisirana kod BEMA, zatim isporučena maloj radionici (jedan operater). Trenutno mašina ponovo prolazi servis i ponovo se uspostavlja geometrija stola. Ugrađen Fagor digitalni displej za 2 ose. - Kontraosovina sa finim podešavanjem - Uređaj za unutrašnje brušenje - Sistem za hlađenje Dodatna oprema na upit.

Stanje: polovno, Godina proizvodnje: 2006, Funkcionalnost: potpuno funkcionalan, visina centra na radilici: 1.100 mm, maksimalna težina obratka: 180.000 kg, dužina brušenja: 11.000 mm, prečnik brusnog točka: 1.066 mm, ukupna dužina: 11.700 mm, putovanje vretena: 11.700 mm, težina obratka između centara: 180.000 g, rastojanje između centara: 11.700 mm, POMINI CNC-valjak brusilica Model HD-425-2-7L Siemens 840D, 12 ose. Izgrađen 2006. Dva flatbed sistem brušenje i radni predmet načini su odvojeni. Tačnost mašine. Ravnost 0.001-0.002 mm / m. Zaobljenost 0.001-0.002 mm. Ekscentricitet 0.002 mm. Profil za visinu krune do 0,1 mm ±0,002 mm/m. Završna obrada površine bez tragova brbljanja i bez tragova hrane nakon završetka brušenje fazu. Na samostalnom krevetu: Prečnik automatske čeljusti 870 - 2.250 mm. Vrtložna struja pukotina i modrica detektor sonda. Dubina ultrazvuka Sonda do 180 mm. Čistač točkova pod visokim pritiskom. Točak dinamičko balansiranje elektromagnetno automatski ili ručno. Pedpfswdmy Sox Adzsgk Uređaj za oblačenje točkova sa dijamantom. 2 hidrostatičke utočnice. 2 Hidrodinamičke postojanja. 4 Meko sletanje za rools. Točak brza promena uređaj uključujući motor. Jib kran Merenje vibracija, snimanje na: Baza za glavu Nasloni za vrat Bilten Glava točka Točak glava nazad Prevoz Bočna strana. Radna sposobnost. Dužina brušenja 11.000 mm Maksimalni prečnik sa 1.066 mm Tocilo 2.200 mm Minimalni prečnik sa 1.066 mm tocilo 800 mm Središnja udaljenost 11.700 mm Mak težina rolne 80 tona Maksimalna težina rolne sa Steadies KSNUMKS Ton Minimalna udaljenost između centra točkova i ose rolne 845 mm Maksimalna udaljenost između centra točka i ose rolne 1.635 mm Prevoz osa Z, hidrostatički Feeds, Beskonačno promenljiva 0-6.000 mm / min Debljina uljnog filma 0.020 mm Udaljenost između kolovoza 1.500 mm Putevi širina 160 mm Ukupna dužina prevoza na putevima 3.385 mm Vheelhead na Carrige Osi Ks, točak Sonda Osa A, Inspektor Osa A1, Glava kotača unakrsno putovanje Ballscrew, Osa Ks 940 mm Osa rezolucije Ks 0.0001 mm Vreteno dužina točak 1.695 mm Vreteno ležaj, hidrostatski, prečnika 254 mm Rezolucija Infeed mikrometar ručni točak, ose Ks 0.00001 mm / podela Kontinuirano uvlačenje točka, U osa na radijusu 0 - 0,35 mm/min Brzi točak zaista, ose Ks 0-830 mm / min Motor na točkovima, AC 130 kV brzina 400-1,100-1,600 rpm Brzina sečenja točkova beskrajno promenljiva Površina brzina prečnik točka 1.066 mm 45 m / sec Površina brzina prečnik točka 670 mm 45 m / sec Rupa za točak, prečnika 508 mm Debljina točka 76 - 152 mm Prečnik točkova 670 - 1.066 mm Krunisanje, Osa U. Maksimalna kruna prečnika 10 mm Maksimalna konkavnost prečnika 10 mm Bilten Radni predmet brzina rotiranja 5 - 50 rpm Motor za glavu 200 kV Maksimalni prenosivi obrtni moment 76,5 kNm Prednji sistem kontrole V pojasevi Maksimalni prečnik centra, metrički tip 160 mm Hod pera 150 mm Dužina glave 3.110 mm Rep zaliha Prečnik pera 260 mm Hod pera 750 mm Maksimalni prečnik centra, metrički tip 160 mm Konus Metrički 5% na prečnik Dužina konjića 1.300 mm Hod konjića 8.000 mm čeljust, ruka osa C, prevoz osa V, rotacija osa B. Maksimalni merljivi prečnik 2.250 mm Minimalni merljivi prečnik 870 mm Dimenzije mašine. Težina mašine 130 tona Dužina 19,5 m. Širina 5,5 m. Visina 3,2 m. Dubina temelja 3,8 m.
