Univerzalni strug

Schaerer UD632

Strug (Draaimachine) Schaerer, model UD632

Radna visina iznad poda: 1120 mm
Visina između centara iznad ravnog ležaja: 320 mm
Prečnik obrtanja iznad kreveta: 660 mm
Prečnik obrtanja iznad kratkog plansklizača: 450 mm
Prečnik obrtanja iznad dugog plansklizača: 420 mm
Prečnik obrtanja iznad izreza: 710 mm
Snaga pogona: 15 / 22 kW
Obrtni moment na glavnoj vretenu: 3000 Nm
Maksimalna težina obratka između centara bez fiksnog lunete: 1500 kg
Maksimalna težina obratka između centara s jednim fiksnim lunetom: 2200 kg
Širina bed-a: 460 mm

Glavno vreteno
Glava vretena sa centrirajućim konusom: 55022, veličina 8
Vreteno u prednjem ležištu: 120 mm
Prolaz kroz osovinu: 72 mm
Prednji konus 1:20: 80 mm
Unutrašnji konus: Morse 5

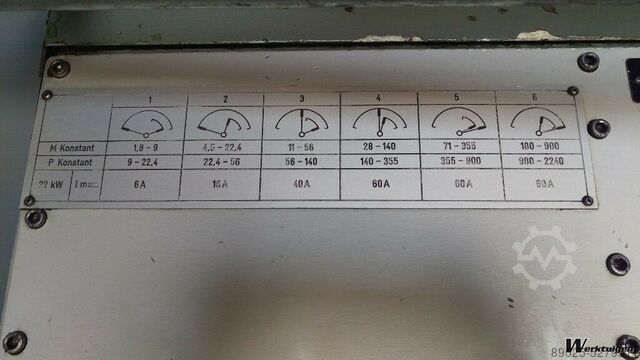

Opseg obrtaja: 1,8 – 2240 min⁻¹

Prenos kreveta
Broj posmaka: 3 x 32
Područje uzdužnog posmaka A 1:1: 0,07 – 1,12 mm/okr
Područje uzdužnog posmaka B 4:1: 0,31 – 4,5 mm/okr
Područje uzdužnog posmaka C 24:1: 1,8 – 28 mm/okr
Područje planskog posmaka A 1:1: 0,035 – 0,56 mm/okr
Područje planskog posmaka B 4:1: 0,16 – 2,24 mm/okr
Područje planskog posmaka C 24:1: 0,9 – 14 mm/okr
Brzi hod uzdužno: 5000 mm/min
Brzi hod poprečno: 2500 mm/min

Vođeno vreteno
Nagib: 12 mm
Prečnik: 50 mm

Navojni program
Metricki navoji, broj: 3 x 32
Metricki navoj, područje A: 1 – 12 mm
Hodogbd E Dspfx Adtsi
Metricki navoj, područje B: 3,25 – 48 mm
Metricki navoj, područje C: 21 – 288 mm
Inčni navoj, područje A: 24 – 1 5/8 nav./in
Inčni navoj, područje B: 6 – nav./in
Inčni navoj, područje C: 1 – 1/12 nav./in
Modulni navoj, područje A: 0,5 – 6 mod
Modulni navoj, područje B: 2 – 24 mod
Modulni navoj, područje C: 10,5 – 144 mod
DP navoj, područje A: 48 – 3 nav./mod
DP navoj, područje B: 12 – 1 nav./mod
DP navoj, područje C: 1 – nav./mod

Plansklizač
Širina: 310 mm
Kratki plansklizač: 465 mm
Dugi plansklizač: 1000 mm

Gornji nosač
Hod bez samopomičnog hoda: 150 mm
Hod sa samopomičnim hodom: 180 mm

Konjić
Pinola: 90 mm
Hod pinole: 200 mm

Težina standardne verzije: 3460 kg
Godina proizvodnje: 1982

Posebnosti:
Mašina je u veoma dobrom stanju
Duplo prizmatičan osnovni krevet, veoma precizan
Digitalno očitavanje HEIDENHAIN, model ND 780
Besprekorno regulisan broj obrtaja
Stezna glava FORKARDT
Automatski sistem podmazivanja
Automatska podrška alata
Brzi hod na sve tri ose
Zaštitni poklopac za strugotinu
Radno osvetljenje

Uslovi isporuke:
Rok isporuke: odmah sa lagera, uz rezervu međuprodaje
Isporuka: EXW Baarle-Nassau
Plaćanje: pre preuzimanja
Cene: neto, bez PDV-a
