CNC lathe

Okuma LB15II-MW

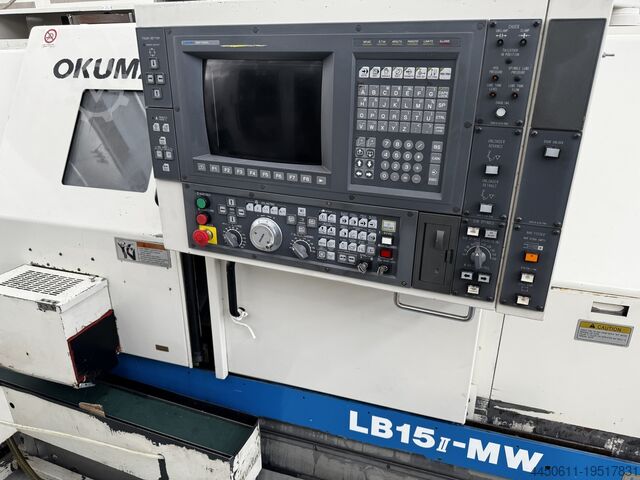

CNC strugarski centar OKUMA LB15II-MW
OKUMA LB15II-MW je CNC strugarski centar sa dva vretena i motorizovanom revolverskom glavom, projektovan za visoku preciznost, fleksibilnu produktivnost i kompletnu obradu u jednom stezanju. Idealan za složena struganja i serijsku proizvodnju.

Opšti podaci:
Godina proizvodnje: 1996

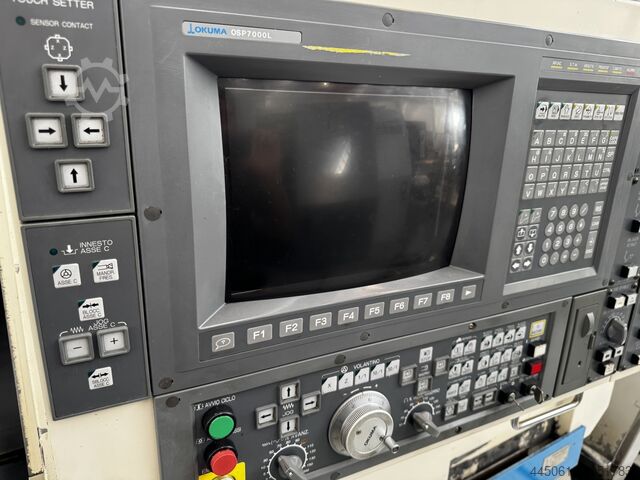

CNC upravljanje: OKUMA OSP7000L
Težina mašine: 5.900 kg
Dimenzije (DxŠxV): 3.315 x 1.895 x 1.905 mm

Kapacitet obrade:
Maks. prečnik obrade preko ležišta: Ø530 mm
Maks. prečnik obrade na poprečnoj kliznoj površini: Ø340 mm
Maks. dužina obrade: 1.000 mm
Rastojanje između centara: 1.020 mm
Prolaz šipke kroz vreteno: Ø62 mm


Ose i hodovi:
X osa: 260 mm
Z osa: 1.020 mm
C osa: 0,001° (kontinuirana kontrola 360°)

Vretena:

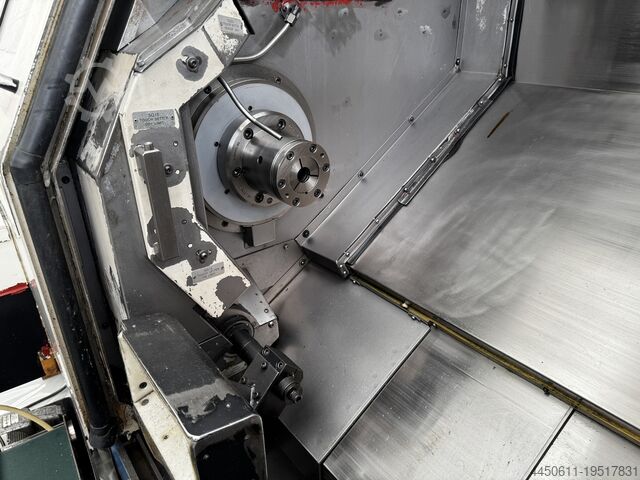

Glavno vreteno:
Brzina: 45 – 4.500 o/min
Prirubnica vretena: ASA A2-6
Snaga: 11/15 kW (kont. 20/30 min)

Kontra-vreteno:
Brzina: 45 – 4.500 o/min
Prirubnica vretena: ASA A2-5
Snaga: 7,5/11 kW

Revolverska glava:
12 stanica (i motorizovane)

Dimenzije alata: 25 x 25 mm / Ø40 mm provrtni držači
Brzina motorizovanih alata: 3.000 o/min

Uključeni alati:
17 fiksnih alata (10 držača šipki + 7 spoljnih strugačkih alata)
6 motorizovanih alata (3 nagibna + 2 dupla aksijalna + 1 jednostruki aksijalni)

Brzi posmaci:
Brzi hod X ose: 15.000 mm/min
Brzi hod Z ose: 20.000 mm/min

Oprema i pribor:
Dcjdpfowxypisx Afqon
LNS MOVE automatski ubacivač šipki, kapacitet do 3.200 mm
Mayfran transporter strugotine
Rashladni rezervoar sa pumpom za ispiranje
Pumpa visokog pritiska sa integrisanim rezervoarom
Ruka za predpodešavanje alata

Priručnici, električne šeme i CE deklaracija

Kompaktno i kompletno rešenje, idealno za obradu sa šipke i operacije na kontra-vretenu. Motorizovana revolverska glava omogućava kompleksne operacije u jednom ciklusu, uz smanjenje vremena obrade i podešavanja.
