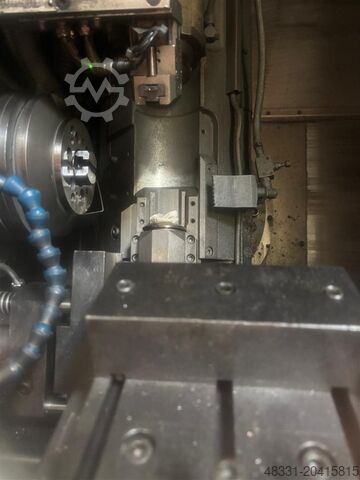

Mašina za guranje zupčanik

Gleason-Pfauter P150S

Stanje: dobro (polovno), Godina proizvodnje: 2017, Ref. br.: 10596 Proizvođač: HELLER Tip: H - 2000 Godina proizvodnje: 2017 Vrsta upravljanja: CNC upravljanje Upravljač: Siemens 840 D Lokacija skladišta: Halberstadt Zemlja porekla: Nemačka Br. mašine: 56XXX X-pomak: 630 mm Y-pomak: 630 mm Z-pomak: 630 mm B-osovina: 0,001° Opterećenje stola: 500 kg Maks. dužina alata: 350 mm Maks. prečnik alata: 160 mm Prihvat alata: HSK 63 Broj alata u magacinu: 80 Broj obrtaja: 16.000 o/min Menjač alata: dvostruki griper Maks. visina obratka: 850 mm Maks. obrtni moment: 95 Nm Brzi hod X/Y/Z: 60 mm/min Brzi hod X-osovine: 80 m/min Brzi hod Y-osovine: 80 m/min Brzi hod Z-osovine: 90 m/min Pogonska snaga glavnog motora: 40 kW Unutrašnje hlađenje: 50 bar Broj paleta: 2 Veličina palete (d x š): 400 x 500 mm Radno vreme vretena: 1000 h Ukupno radnih sati: 3000 h Maks. prečnik smetnji obratka: 720 mm Interfejs za medije: 5-struki Dodatne informacije: - Opremljen NC rotacionim stolom. Hsdox Hn D Dspfx Anronn - Najsavremenija tehnologija vretena. - Idealan za precizne obrade. - Radni sati vretena: 1000 - Paleta ručno rotirajuća 4 x 90° - Hidraulički pritisak: 200 bar - Brza kontrola loma burgije. Mašina se može pregledati pod naponom po dogovoru.

Stanje: polovno, Godina proizvodnje: 2007, Prečnik točka - maks. 380 mm Širina točka 540 mm Modul - maks. 7 Upravljanje SINUMERIK 840 D Aksijalni hod 600 mm Prečnik stola 317 mm Brzina stola 100 obr/min Glava glodalice - zakretna + / - 35 stepeni Pogon glodalne vretena 27,00 kW Brzine glodala - bezstupanjsko do 1500 obr/min Prečnik glodala 160 mm Dužina glodala maks. 330 mm Brzina glave glodalice maks. 3000 1/min Prečnik pužnog glodala - maks. 160 mm Hnsdpoyt Rvhsfx Anron Dužina pužnog glodala - maks. 330 mm Tangencijalni hod maks. 300 mm Aksijalna brzina 10.000 mm/min Tangencijalna brzina maks. 3000 mm/min Radijalna brzina 7.500 mm/min Zapremina ulja 100 l Zapremina rashladnog sredstva 780 l Hod protivdržača 540 mm Ukupna potrebna snaga 50,00 kW Težina mašine cca 16,00 t Potreban prostor cca 6,00 x 4,50 x V3,50 m za sledeće procese: aksijalno valjčno glodanje, povremeno glodanje, glodanje pužnih točkova, fazetiranje, ovilavanje; NC protivdržač

Stanje: polovno, Godina proizvodnje: 2005, Težina mašine oko 7.800 kg Prostorni zahtevi cca. 3.380 k 3950 k 3015 m Radni predmet sa spoljnim menjačem: -Najveći modul (čelik V / cca. 600 N / mm2): 3 mm -Maksimalna širina: 26 mm -Najveći prečnik: 100 mm radni predmet sa unutrašnjim prenosnikom: -Najveći modul (čelik sa cca. 600 N / mm2): 3 mm -Maksimalna širina: 26 mm -Maksimalni prečnik okretanja: 150 mm -Najviši unutrašnji prečnik: 100 mm Alatka: -Montaža konus u glodanje vretena: HSK-D63 -Prečnik vretena za glodanje: 85 mm -Maksimalna dužina hoda: 30 mm Putovanja mašine: -Radijalna (Ks-osa): 180 mm -Kolona okretan (B-osa): -1 - +11 stepeni Mašina radni predmet sto: -Spoljni prečnik: 220 mm S23i7dru -Prečnik stezanja: 160 mm -Bor: 63 mm Brzine: -Brzina uvlačenja Ks-osa: 12.000 mm / min -radni predmet sto (C-osa): 0-400 min-1 -Cutter (C2 osa): 0-300 min-1 Hsdpeudc S Hofx Anrsnn -Hod vretena (A-osa): 500-3.000 min-1 Električna oprema: - Radni napon: 480V -Napon napajanja: 115V -Kontrolni napon: 24V - Frekvencija: 60 Hz -Povezan opterećenje mašine: 35 kVA -Površina poprečnog preseka kabla: 35 mm2 -osigurač: 80 A

Stanje: polovno, Godina proizvodnje: 1997, Tehnički detalji: Maksimalni modul: 7 Težina mašine približno: 5 t Prečnik brusnog puža: 280-350 mm Širina brusnog puža: 84-104 mm Hnedpfsx Aq Egox Anrsn Minimalan broj zuba: 6 Maksimalan broj zuba: 600 Najveći dozvoljeni prečnik glavnog kruga: 360 mm Maksimalna težina obratka: 60 kg bez filtera sa hlađenjem hidrauličnog ulja i povratom brusnog ulja

Stanje: veoma dobro (polovno), Godina proizvodnje: 2019, broj mašine/vozila: 32006, ulazni napon: 480 V, Sprinter za zupčanike sa kratkim širinama lica do 100 mm Mašina za oblikovanje 100S Gear je idealno pogodna za male širine lica, za oblikovanje mamuza i heljda, unutrašnjih i spoljašnjih, kao i za krunisane i trakaste zupčaničke zupčanikove. Sa samo 6 m2 100S je jedna od najsaktnijih mašina svoje klase. Opremljen: Siemens Sinumerik 840D SL Kontrola Hidraulični sistem Sistem opterećenja od 180 stepeni HSK-63 Vreteno Automatsko podešavanje poteza Čip conveyor Korpa čipova Flexlink automatizacija Festo Pneumatika Uslovi rittal panela Čiler 480/3/60, 35 KvA Motor & Controls Specifikacije: Radni deo sa spoljnom opremom: -Najveći modul (Steel W/Approximate 600 N/mm2): 3 mm -Maksimalna širina: 26 mm -Maksimalni prečnik: 100 mm Radni deo sa internom opremom: -Najveći modul (Čelik sa približno 600 N/mm2): 3 mm -Maksimalna širina: 26 mm -Maksimalni prečnik ljuljaške: 150 mm -Maksimalni unutrašnji prečnik: 100 mm Alatka: -Locating Cone In The Cutter Spindle: HSK-D63 -Prečnik Oblikovanja vretena: 85 mm -Maksimalna dužina moždanog udara: 30 mm Razdaljine putovanja mašinom: -Radijalno (X-Osa): 180 mm -Naginjanje kolona (B-Osa): -1 - +11 stepeni Radna tabela mašine: -Spoljni prečnik: 220 mm -Prečnik stezanja: 160 mm -Dosadno: 63 mm Brzine: -Stopa ubacivanja X-Ose: 12,000 mm/min -Radni sto (C-Osa): 0-400 min-1 -Rezač (C2-Osa): 0-300 min-1 -Potez vretena (A-Osa): 500-3.000 min-1 Električna oprema: -Operativni napon: 480V -Napon snabdevanja: 115V -Kontrolni napon: 24V Hnedpfx Aertrvyonren -Frekvencija: 60 Hz -Povezano Učitavanje mašine: 35 kVA -Oblast preseka kablova: 35 mm2 -Zaštita: 80 A Ukupne dimenzije mašine (L x W x H): 3.380 x 3.950 x 3.015 mm Težina mašine: 7.800 kg

Stanje: polovno, Godina proizvodnje: 2008, Prečnik točka - maks. 700 mm Modul - maks. 10 (18) Modul - min. 1 Prečnik stola 530 mm Maksimalna brzina rotacije stola 350 1/min Međuosovinsko rastojanje 50 - 680 mm Hodpfoyv Ipfsx Anronn Težina obratka 4.000 kg Aksijalni hod 1.000 mm Tangencijalni pomak 300 mm Maksimalni ugao zanošenja + / - 45 stepeni Snaga pogona 32 kW Brzine vretena 3.500 - 12.000 o/min Prečnik alata 320 mm Ukupna potrebna snaga 80 kW Težina mašine cca 25,00 t

Godina proizvodnje: 2012, stanje: polovno, Prečnik točka — maks. 180 mm Širina točka cca. 220 mm Modul — maks. 3 / 5 mm Upravljačka jedinica Siemens 840D sl maks. radijalna brzina 5000 mm/min Prečnik obratka — maks. 180 mm Brzina obrtanja stola 800 o/min Prečnik stola 145 mm Aksijalni hod 250 mm Aksijalni hod 300 mm Stezna sila maks. 13 kN Zakretanje +/- 45° Pogonska snaga 23 kW Obrtaji 6000 o/min Prečnik alata maks. 90 mm Dužina alata za stezanje maks. 211 mm Modul za valjno glodanje maks. 3 Modul za profilno glodanje maks. 5 Tangencijalna brzina maks. 7500 mm/min Težina mašine cca. 9,5 t Prostor potrebna cca. 4,5 x 3,5 x 2,7 m Oprema / dodatna oprema: - Mašina je opremljena za suvo glodanje. - Magazin za obratke Hedpfx Ansymf Dajronn - Paralelne hvataljke: - Maks. masa obratka kod pozitivnog zahvata 15 kg - Maks. dužina obratka 400 mm

Stanje: dobro (polovno), Godina proizvodnje: 2007, Prečnik točkova - maks. 500 mm Hsdpfxovr Hf Ej Anrsnn Širina točkova 200-400 mm Modul KSNUMKS brzina 0-3250 rpm Pritisak kočnice do maks. 95 Nm Unutrašnji konus konus #39 Kontrola Fanuc 16 Ukupna potreba za napajanjem 15 kV Težina mašine oko 6 t Dimenzije cca. 2.350 k 2.240 k 2.500 mm VISOKO FLEKSIBILNO TESTIRANJE TVRDIH, GOTOVIH I ZELENIH SPIRALNIH KONUSA I HIPOID TOČKOVI SETOVI Mašina za testiranje T 60 konusnog zupčanika je CNC mašina za testiranje sa tri linearna Ose za potpuno automatsko tvrdo i meko testiranje spiralnog konusa i Hipoidni točkovi sa uglom osovine od 90 °. Ona nudi svestrane sočiva i Subjektivne opcije testa sa brzinama do 3.250 min i kočioni momenti do maks. 95Nm.

Stanje: polovno, Godina proizvodnje: 2001, Tehnički detalji: Maks. prečnik točka: 200 mm Širina točka: 50 mm Maks. modul: 6 Prečnik stola: 168,14 mm Hnedpfx Anjxz Avbersn Prečnik otvora: 65,532 mm Težina mašine cca: 11 t Opseg obrtaja stola: 0-1.000 o/min Min./maks. dužina hoda: 0-70 mm Broj hodova klipa: 180-1.800 kom Ovom mašinom može se izraditi Tandler ozubljenje. Za izradu kosozubih zupčanika, neophodna je još i posebna vođica za kosozuba ozubljenja (helical guide).

Stanje: polovno, Godina proizvodnje: 2012, Prečnik točkova - maks. 300 mm Širina točkova 320 mm Modul - maks. KSNUMKS Modul - min. 0.5 Ugao nagiba - maks. 45 ° Frekvencija 50 Hz Napon 400 V Glavni osigurač 125 A Ks-osa 270 mm I-osa 250 mm Z-osa 320 mm, A - Osa +/- 45 ° Hedpjx R U Hasfx Anrjnn B - Osa 360 ° C - Osa 360 ° Ukupna potreba za napajanjem 89 kV Težina mašine oko 23,5 t Dimenzije cca. 11, 2 k 5, 5 k 2, 9 m Automatski Ulje centrifugalna stanica EVAB radnog predmeta za skladištenje Hofman rashladne tečnosti filter sistem HSF 100 SE / K Minimak sistem za gašenje požara V + V sistem za filtriranje vazduha Promot Automation "Cellmaster" (3 ćelije) godina 2019
