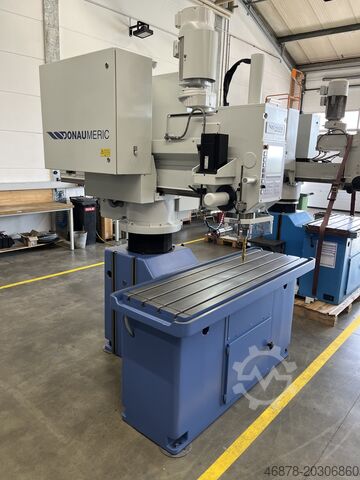

Brza radijalna mašina za bušenje

DONAU Donaumeric 440

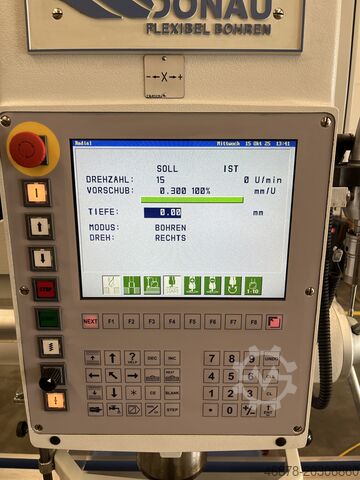

Stanje: dobro (polovno), Godina proizvodnje: 2021, Funkcionalnost: potpuno funkcionalan, broj mašine/vozila: PRJ062775, Performanse sečenja: Kapacitet bušenja do pune St 60/40 mm Kapacitet bušenja u punom GG 20/50 mm Kapacitet sečenja navoja St 60 / M 36 Threading kapacitet GG 20 / M 42 RADNI PROSTOR: Boom putovanje (I-osa) 1050 mm Hod kolone (V-osa) 410 mm Hod pera (Z-osa) 200 mm Udaljenost između donje ivice vretena i vrha radijusa bušenja stola 80- 690 mm Ugao okretanja (C-osa) 330 stepeni Centralno stezanje bum i kolone MAŠINA TABELA Stezna površina radni sto 1800 k 600 mm Sa 4 T-slota prema DIN 650 u Ks-pravcu (širina / udaljenost) 18 h9 / 125 mm Visina stola mašine 900 mm KONTROLA / RAD CNC kontrola S-kutija III Procesor: 32-bitni procesor Ekran: TFT ravan ekran sa pozadinskim osvetljenjem sa svih strana, lako se čita. 215 k 160 mm kartezijanski ili polarni. Interpolacija: 2 ose (KSI) Tehnologija baza podataka: Upravljanje alatima Predlozi alata prema vrsti obrade. Predlozi za sečenje podataka u zavisnosti od materijala Upravljanje alatima: maks. 500 alata mašinska obrada ciklusa: Ciklusi za centriranje. Buљilicu. Navojne rezne ivice. Trljaj. Upuštanje i vretena. Čip razbijanje / dechipping: moguće tokom ciklusa bušenja Obrasci bušenja: Matrica kruga sa vijkom za rupe Osnovni softver: Programiranje u dijalogu. Može se sačuvati 38 nultih poena. Rotirajte i ogledalo. Teach-In za X.Y.Z. Test Grafika: Grafički prikaz uzoraka bušenja Interfejsi podataka: V.24 / RS 232-C USB: Za čitanje i izlazak podataka sa industrijskim razredom256 MB GLAVNI POGON VRETENA: Trofazni asinhroni motor frekventno kontrolisan pogonska snaga (100% ED) 5.5 KV obrtni moment (100% ED) 250 Nm konstanta od 15-200 min-1 Opseg brzine vretena beskrajno promenljiva 12-2800 min-1 Strmo konusno vreteno: Držač alata prema DIN 69871 SK40 sa zateznim vijkom prema DIN69872-19 ZAVRŠNI POGONI C- I Y- I Z- I W-osa maks. 0.35 / 0.35 / 2.90 / 2.40 kV Brza brzina kretanja beskrajno promenljiva C-osa mak.4.5 rpm, I Z-osa mak.7.5 / 5.0 m / min V-osa mak.3.0 m / min Brzina ishrane beskonačno promenljiva C- I I- I Z- I V osa 5-2000 mn/min Sila napajanja (Z-osa) maks. 12.000 N PODMAZIVANJE Automatsko podmazivanje rukom MAŠINA KUĆIŠTE Zaštitna mreža sistem razdvajanje raspoređeni oko mašine. sa mrežastom mrežom Spoljne dimenzije 6000 k 6000 ITTTI (š x v visina elementa sistema oko 2000 mm 1 pristup (ljuljaška kapija se nalazi na prednjoj strani mašine. Širina otvora oko 2.000 mm Otvorite i zatvorite rukom. Sigurnosna vrata prekidač sa magnetnim tumbler. TRAMVAJ. PNEUMATSKIH. HIDRAULIČNI RĐA UKLANJANJE POVEZAN OPTEREĆENJE Mrežni priključak 400/50 volti / Hz Kontrolni napon 24 volti, potrošnja struje 13 kVA, osigurač 35 A Radni napon: 3 k 400 volti AC / N / PE + 5% -10%. N-provodnik. Frekvencija: 50 Hz. LAKIRANJE DD teksturom boje Gornji deo mašine svetlo siva RAL 7035 Donji deo mašine RAL 5023 TRANSPORTNE DIMENZIJE Širina 1.900 mm Dubina 2.565 mm, Visina 2.788 mm TEŽINA MAŠINE Mašina kao transportna jedinica sa standardnim stolom oko 2.950 kg OPCIJE: Podna ploča sa obodnim kanalom rashladne tečnosti. Stezna površina 1000k1400 mm. Hsdpfswmcatjx Ad Tjfn Visina 100 mm sa 4 T-slota Elektronsko dugme Incl. SK 40 nosač Pick-up alat magazin Programabilna promena alata za zadnju radnu stanicu Aranžman časopisa sa 5 pozicija alata, uključujući Zaštitni poklopac je pričvršćen na desnoj strani mašine Rashladno sredstvo uređaj verzija A integrisan u podkonstrukciju mašine za mašine bez uzimanja u obzir osnovnu ploču koja se sastoji od: rezervoara za rashladnu tečnost kapaciteta 35 l. Brzina protoka ventila cca. 40 1 / min na
