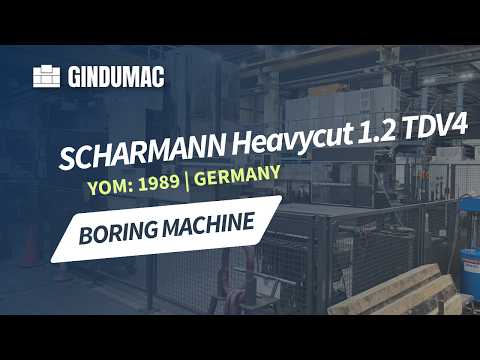

DÖRRIES SCHARMANN Heavycut 1.2 TDV4
DÖRRIES SCHARMANN Heavycut 1.2 TDV4

Name: DÖRRIES SCHARMANN Heavycut 1.2 TDV4
Brand: DÖRRIES SCHARMANN
Availability: InStock

Godina proizvodnje

1989

Stanje

Polovno

Lokacija

Nemačka

DÖRRIES SCHARMANN Heavycut 1.2 TDV4 DÖRRIES SCHARMANN Heavycut 1.2 TDV4

Osnovni podaci

Oznaka mašine:: DÖRRIES SCHARMANN Heavycut 1.2 TDV4

Proizvođač:: DÖRRIES SCHARMANN

Model:: Heavycut 1.2 TDV4

Godina proizvodnje:: 1989

Stanje:: spreman za upotrebu (polovno)

Cena i lokacija

Lokacija:: , Nemačka

Pozvati

Tehnički detalji

Dimenzije i težina

Ukupna težina:

50.000 kg

Dužina stola:

2.500 mm

Širina stola:

2.000 mm

Vretena

Snaga motora vretena:

65.000 W

Brzina vretena (maks.):

2.000 o/min

Magacin alata

Broj mjesta u izmjenjivaču alata:

Specifikacije osovine

Udaljenost pomeranja ose X:

2.500 mm

Y osa hod:

2.500 mm

Radni hod Z-ose:

800 mm

Rotacioni ugao B-ose (maks.):

360 °

Dalji detalji

Proizvođač kontrolera:

HEIDENHAIN

Model kontrolera:

iTNC 530

Nosivost stola:

25.000 kg

Težina alata:

40.000 g

Broj osovina:

Detalji ponude

ID oglasa:: A226-06342

Referentni broj:: DE-OTH-DOR-1989-00001

Ažuriranje:: последњи пут дана 24.08.2026

Opis

Ova 6-osna mašina tipa DÖRRIES SCHARMANN Heavycut 1.2 TDV4 proizvedena je 1989. godine. Ima impresivan hod od 2.500 mm po X osi, 2.500 mm po Y osi i 800 mm po Z osi. Mašina ima robusni radni sto dimenzija 2.000 x 2.500 mm i maksimalnu nosivost stola od 25.000 kg. Ako tražite mašinu visokih performansi za bušenje, razmotrite našu ponudu za bušilicu DÖRRIES SCHARMANN Heavycut 1.2 TDV4. Kontaktirajte nas za više detalja.

Tehnički podaci
* Upravljanje: Heidenhain iTNC 530* Hod X ose: 2.500 mm* Hod Y ose: 2.500 mm* Hod Z ose: 800 mm* Hod W ose: 700 mm* Hod V ose: 1.500 mm* B osa: 360°* Prečnik radne vretene: 150 mm* Držač alata: ISO 50 DIN 2079* Broj stepeni prenosa: 3* Dimenzije stola: 2.000 × 2.500 mm* Visina stola: 1.050 mm* Nosivost stola: 25.000 kg* Brzina podavanja V ose: 1–10.000 mm/min* Brzina podavanja B ose: 2,4 ob/min* Brzi hod X/Y/Z/W: 10.000 mm/min* Brzina podavanja X/Y/Z/W: 1–10.000 mm/min* Poprečni presek portala: 325 × 325 mm* Magacin alata: Lančani magacin* Kapacitet magazina alata: 40 alata* Maks. prečnik alata: 340 mm* Maks. prečnik bušne šipke: 500 mm* Maks. dužina alata: 500 mm* Maks. težina alata: 40 kg* Brzi hod magazina alata: oko 40 m/min* Spori hod magazina alata: oko 1,2 m/min* Sistem hlađenja: Dovod rashladne tečnosti kroz vreteno* Sistem hlađenja: Eksterne mlaznice za rashladnu tečnost* Filtriranje rashladne tečnosti: Filterski papir* Nadzor procesa: Adaptivno upravljanje* Ručni točak: HR 550 FS* DNC: Heidenhain DNC* Regulacija prilagođena opterećenju: Da* KinematicsOpt: Da* Globalna podešavanja programa: Da* HDR i SIK: Da
Dodatna oprema / Pribor
* WFK 100 S* WFK 50 S* Automatsko pričvršćivanje glave za glodanje* Automatsko stezanje glave za glodanje* Pogon glave za glodanje putem kontrolisanog vratila* Hlađenje alata sa 4 mlaznice* Transporter strugotine* Nadzor obrtnog momenta* Indikatori pozicije
Retrofit / Modernizacija 2013. godine
Ljdpfozv Ruhex Aqxohn
* CNC upravljanje: Heidenhain iTNC 530* 19-inčni TFT LCD ekran u boji BF 760* TE 745 dodirni panel sa integrisanom upravljačkom pločom mašine* Elektronski ručni točak HR 550 FS sa rasterom i priključnim komponentama* HDR i SIK* Globalna podešavanja programa* KinematicsOpt* Regulacija prilagođena opterećenju* Heidenhain DNC

Tehnička specifikacija
Veličina konusa: ISO 50
Rashladna tečnost kroz vreteno: Da

Oglas je automatski preveden. Moguće su greške u prevodu.
